Descrizione breve

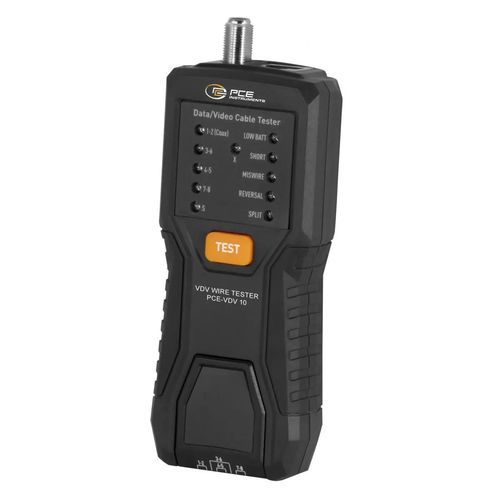

Il PCE-VDV 10 è un tester di rete portatile per la diagnosi di guasti su cavi di rete e cavi coassiali. È un sistema in due parti composto da unità principale e unità remota, che consente di testare cablaggi installati in modo permanente. Supporta cavi twisted-pair schermati e non schermati (Cat 3 fino a Cat 7A) e cavi coassiali utilizzati in TV, antenne e sistemi di videosorveglianza.

Funzione e impiego
Il tester esegue verifiche di continuità sui conduttori individuali (pin 1…8), controlli di cablaggio per confermare l'assegnazione corretta delle coppie e l'individuazione di cortocircuiti, cablaggi errati, inversioni e split-pair. Viene inoltre controllata la schermatura dei cavi schermati. Campo di prova fino a 305 m; lunghezza minima per rilevamento split-pair circa 0,5 m. I segnali di prova vengono trasmessi tra l'unità principale e la remota. I risultati sono visualizzati tramite LED: LED fissi indicano cablaggio corretto, LED lampeggianti indicano guasti. I LED di stato identificano il tipo di errore (cortocircuito, cablaggio errato, inversione, split pair). Applicazioni tipiche: installazioni di rete, cablaggio degli edifici e installazioni IT/comunicazioni per elettricisti, tecnici di rete e tecnici di assistenza.

Caratteristiche

• Supporta cavi schermati e non schermati (Cat 3–Cat 7A, coax)
• Indicatori LED per stato e diagnosi dei guasti
• Resistenza massima del cavo: 100 Ω DC
• Lunghezza massima del cavo: fino a 305 m
• Test di continuità
• Test di cablaggio
• Rilevamento cortocircuiti
• Test coppie
• Test della schermatura

Specifiche
Dati tecnici generali:
Funzioni di misura: continuità, cablaggio, cortocircuito, test coppie, test schermatura
Connettori: RJ45, connettore F
Tipi di cavo: Coassiale; Cat 3; Cat 5; Cat 5e; Cat 6; Cat 6A; Cat 7; Cat 7A
Tensione di ingresso max.: 60 V DC / 55 V AC
Classe di protezione (dispositivo): IP20
Alimentazione: batterie
Batteria: 2 x 1,5 V AAA alcaline-manganese
Capacità: 1270 mAh
Condizioni di esercizio: 0 ... 50 °C, 10 ... 90 % UR (non condensante)
Condizioni di stoccaggio: -20 ... 60 °C, 10 ... 90 % UR (non condensante)
Dimensioni (L x P x A): 55 x 28 x 140 mm
Peso: 119 g

Contenuto della confezione

• 1 x Tester di rete PCE-VDV 10
• 1 x Adattatore coassiale (nero)
• 1 x Cavo patch coassiale (nero)
• 2 x Cavi patch dati 15 cm (rossi)
• 2 x Batterie AAA 1,5 V
• 1 x Manuale d'uso

Dati tecnici

• Tipo di dispositivo: tester di rete portatile con unità remota
• Categoria di cavi supportate: Cat 3 - Cat 7A e coassiale
• Metodi di prova: continuità, cablaggio, test coppie, cortocircuito, test schermatura
• Connettori: RJ45 e connettore F
• Lunghezza massima del cavo: 305 m; lunghezza minima per rilevamento split-pair: circa 0,5 m
• Resistenza massima del cavo: 100 Ω DC
• Visualizzazione: indicatori LED per stato e tipi di guasto (cortocircuito, cablaggio errato, inversione, split pair)
• Alimentazione: 2 x batterie AAA 1,5 V (alcaline-manganese)
• Capacità batteria: 1270 mAh
• Classe di protezione: IP20
• Condizioni di esercizio/immagazzinamento: 0 ... 50 °C (esercizio), -20 ... 60 °C (immagazzinamento); 10 ... 90 % UR (non condensante)
• Dimensioni / peso: 55 x 28 x 140 mm / 119 g
