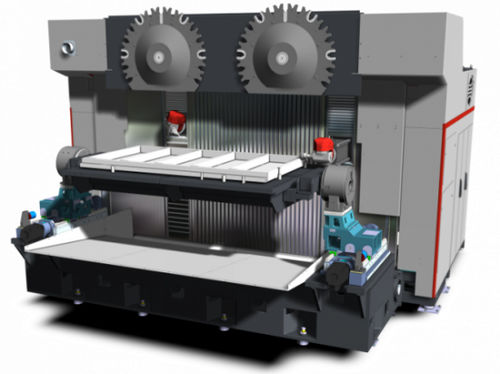

Centro di lavoro CNC di smerigliatura METEOR 30004-5 assiorizzontalea portale
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 4-5 assi
- Orientazione del mandrino
- orizzontale
- Struttura
- a portale
- Materiale lavorato
- per alluminio, per ghisa
- Testa del mandrino
- HSK-100-A, HSK-63-A, HSK-80-A
- Numero di utensili
- 15 utensili, 20 utensili
- Applicazioni
- per l'industria automobilistica, per pezzi di grandi dimensioni
- Altre caratteristiche
- ad alta velocità, ad alta prestazione, di alta precisione, di smerigliatura
- Corsa X
1.200 mm, 2.400 mm, 3.000 mm
(47 in, 94 in, 118 in)- Corsa Y
Max.: 1.600 mm
(63 in)Min.: 0 mm
(0 in)- Corsa Z
Max.: 630 mm
(25 in)Min.: 0 mm
(0 in)- Velocità di rotazione
12.000 rpm, 16.000 rpm, 18.000 rpm
(75.398 rad.min-1, 100.531 rad.min-1, 113.097 rad.min-1)- Potenza
30 kW, 42 kW, 50 kW, 65 kW
(40,79 hp, 57,1 hp, 67,98 hp, 88,38 hp)- Velocità di avanzamento asse X
70.000 mm/min
(46 in/s)- Velocità di avanzamento asse Y
60.000 mm/min
(39 in/s)- Peso massimo utensili
12 kg, 15 kg, 20 kg
(26,5 lb, 33,1 lb, 44,1 lb)- Tempo per cambio utensile
5 s
- Peso totale
29.000 kg
(63.934,06 lb)
Descrizione
Centro di lavoro orizzontale
METEOR 3000 | serie 3000-W
Meteor 3000 è stato developpato nel 2020 per completare la serie 2017 ed esiste in due diverse soluzioni: con o senza asse W. Fornisce la lavorazione di componenti per l'eMobility e di componenti strutturali.
centro di lavorazione orizzontale flessibile
Il centro di lavorazione METEOR 3000-W e TS3000V-W sono progettati per i requisiti più elevati delle linee di produzione ad alte prestazioni ed è disponibile in 4 o 5 assi. La macchina è dotata di un asse W, ideale per pezzi di grandi dimensioni e forature profonde.
★ Caratteristiche principali
4 o 5 assi
Sviluppato per il trattamento dell'alluminio e della ghisa
♦ Mandrino HSK63 | HSK100 (opzionale)
♦ Asse W opzionale per componenti di grandi dimensioni
★ Dati tecnici
♦ Metodi di carico: Gantry
♦ Corsa X,Y,Z | W : 3 000/1 600/630 | 630 mm
♦ Avanzamenti rapidi X,Y,Z | W : 70/60/80 | 80 m/min
♦ Velocità massima di rotazione del mandrino: 0-18 000 | 0-12 000 tr/min
♦ Controlli digitali: Fanuc 31i-B || Siemens Sinumerik 840 D SL (opzione)
---
