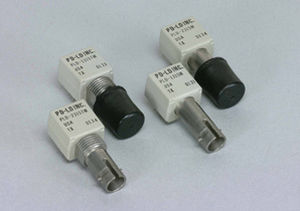

Accoppiatore ottico

Le serie di PLD-231X e di PLD-1315 sono destinate per essere a rovescio - compatibile con le fonti ed i rivelatori dello standard industriale usati per le applicazioni della fibra di singolo modo. Questo fattore forma permette che i progettisti offrano la prestazione della fibra di singolo modo nelle applicazioni che attualmente utilizzano (850 nanometro) i dispositivi a onde corte nei pacchetti identici di fattore forma. Un aggiornamento di collegamento da multimoda alla fibra di singolo modo può essere fatto facilmente quanto scambiando fuori le componenti ottiche sul circuito stampato. TRASMETTITORE Il PDL-1315M/TM è costruito usando un bordo di 1300 nanometro che emette il LED (ELED). Tali ELED accoppiano efficientemente la loro uscita ottica nella fibra ottica di singolo modo. Anche se un emettitore di singolo modo, movente il ELED può essere fatto con gli stessi circuiti utilizzati con le componenti basate multimodi del LED. Tali circuiti sono molto più semplici di quello usato con gli emettitori basati laser poichè nessuna risposta ottica è richiesta con un ELED. RICEVENTE Due semiconduttori compongono il cuore dei moduli di ricevente di HFBR-231XM/TM: un fotodiodo di PIN di InGaAs del diametro di 75 um e un silicone hanno basato l'amplificatore di trasporto-impedenza (TIA). Il fotodiodo di PIN è ottimizzato per l'alta risposta nella regione di lunghezza d'onda di 1300 nanometro e teamed con un TIA a basso rumore. I segnali ottici sono rilevati dal PIN e sono convertiti in tensione analogica prodotta con un contributo molto basso della corrente di rumore dell'input. Il TIA è disponibile con o senza un circuito di controllo di guadagno automatico (AGC) che fa diminuire la luce al fattore di conversione di tensione quando il potere ottico di avvenimento medio è relativamente alto. Ci sono tre (3) versioni delle riceventi disponibili;
