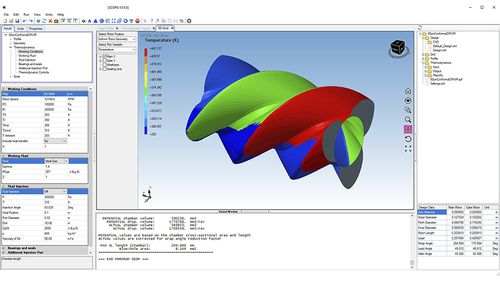

Software di analisi SCORG™

di analisi strutturaledi analisi di performanceCFD

Progettate, analizzate e ottimizzate le vostre macchine a vite con il software di analisi leader del settore SCORGTM. PROGETTAZIONE Progettazione del profilo del rotore Importazione e manipolazione di profili di rotori da file di coordinate puntuali, scansione della geometria del rotore che può essere ottenuta in SCORG mediante generazione di profili o estratta da CAD. Analisi della geometria Calcolo e rappresentazione grafica del volume della camera di lavoro, delle aree di ingresso, uscita e altre porte e delle aree di perdita tra la camera di lavoro e quelle vicine. generazione di griglie 3D Calcolo della griglia numerica computazionale del dominio del rotore in movimento e dei domini di ingresso e uscita stazionari, che viene fornita ai solutori CFD commerciali per l'analisi. ANALISI Termodinamica multi-camera Analisi geometrica delle caratteristiche del flusso e analisi preliminare delle prestazioni utilizzando un modello di camera multidominio. I risultati termodinamici possono essere utilizzati come condizioni iniziali o condizioni al contorno per la CFD, l'analisi strutturale con metodi agli elementi finiti (FEM) o l'interazione fluido-solido (FSI) Calcolo delle prestazioni CFD Consente una previsione accurata delle prestazioni CFD utilizzando codici CFD commerciali come Simerics MP+, ANSYS CFX, ANSYS FORTE, ANSYS FLUENT, STAR-CCM+ e codici CFD aperti come OpenFOAM. OTTIMIZZAZIONE Analisi del sistema Un modello di sistema GT-Suite può essere utilizzato per l'ottimizzazione del progetto grazie all'accoppiamento diretto con il solutore termodinamico GT-Suite Tutti i parametri SCORG possono essere passati all'algoritmo di ottimizzazione per l'analisi Il CAD ottimizzato di rotore, alloggiamento e porta può essere esportato come STEP, IGES o STL. Analisi CFD La geometria del rotore e della porta può essere ottimizzata utilizzando l'analisi CFD.
