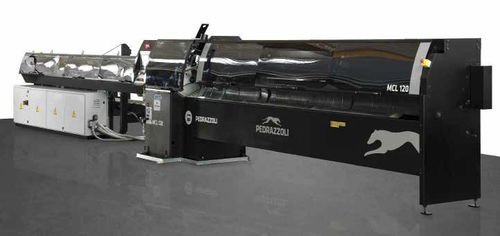

Linea di taglio a lama rotativa MCL 120
rotativaper metalloper tubi

Linea di taglio a lama rotativa - MCL 120 - PEDRAZZOLI - rotativa / per metallo / per tubi
Linea di taglio a lama rotativa - MCL 120 - PEDRAZZOLI - rotativa / per metallo / per tubi
Linea di taglio a lama rotativa - MCL 120 - PEDRAZZOLI - rotativa / per metallo / per tubi - immagine - 2
Linea di taglio a lama rotativa - MCL 120 - PEDRAZZOLI - rotativa / per metallo / per tubi - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tecnologia
a lama rotativa, rotativa
Materiale trattato
per metallo
Prodotto trattato
per tubi
Tipo di comando
con assistenza digitale, con software di controllo, con software di parametrizzazione
Funzione combinata
di sbavatura
Applicazioni
per applicazioni industriali, per applicazioni aeronautiche, per l'industria automobilistica, per l'industria agroalimentare
Caricamento del pezzo
con carico/scarico automatizzato
Caratteristiche elettriche
trifase
Struttura
7 assi
Altre caratteristiche
interamente automatizzata, ad alta prestazione, per produzioni di massa, programmabile, ad alta produttività
Diametro del tubo

Max.: 122 mm
(5 in)

Min.: 12 mm
(0 in)

Velocità di taglio

Max.: 300 m/min

Min.: 35 m/min

Lunghezza totale

2.500 mm
(98 in)

Altezza

1.800 mm
(71 in)

Peso

4.210 kg
(9.281,46 lb)

Capacità di carico

4 t
(4,4 us ton)

Descrizione

Panoramica
La linea di taglio automatica per tubi MCL 120 è progettata per il taglio automatico ad alta produttività. La tecnologia IBP PEDRAZZOLI assicura cicli rapidi e tagli precisi e ripetibili, con opzioni integrabili di sbavatura, lavaggio e raccolta.

Vantaggi
  • Testa di taglio con ingranaggi elicoidali e doppio cilindro di bloccaggio per lunga durata della lama, precisione e perpendicolarità.
  • Ottime prestazioni su tubi ad alta resistenza e su tubi con superfici delicate o pareti ridotte.
  • Fermobarra motorizzato per il posizionamento automatico.
  • Disposizione ottimizzata di rulli e ganasce per una presa sicura dei tubi.
  • Lunghezze di scarico disponibili: 3000 mm o 4500 mm (altre lunghezze su richiesta).
  • Avanzamento e rotazione lama motorizzati che garantiscono qualità di taglio costante in ingresso, fase intermedia e uscita.
  • Database tecnologico con parametri di taglio a supporto dell’operatore.
  • Può essere integrata con unità automatiche di sbavatura, lavaggio e raccolta.


Caratteristiche
  • 7 assi controllati per ripetibilità e precisione costanti.
  • Fino a 3 diverse lunghezze di taglio e 3 posizioni di scarico.
  • Cambio produzione completamente automatico per ridurre al minimo i tempi di set-up.
  • Ampia gamma di configurazioni e accessori per la personalizzazione.


Dati tecnici
Dimensioni (L x W x H): 2500 x 11285 x 1800 mm
Peso: 4210 kg
Altezza piano di lavoro: 1040 mm
Capacità taglio tubi tondi: Min. 12 mm – Max. 122 mm (fino a 125 mm su richiesta)
Capacità taglio tubi quadrati: Min. 12 mm – Max. 95 mm
Capacità taglio tubi rettangolari: Min. 15 x 10 mm – Max. 110 x 70 mm
Diametro lama: 140 mm – 370 mm
Velocità rotazione lama (inverter): 35–300 rpm
Capacità massima caricatore: 4 ton
Lunghezza fascio tubi: 2200–6500 mm

IMS4 e note
Il controllo gestionale IMS4 fornisce monitoraggio grafico e programmazione touch-screen intuitiva. È disponibile un video dimostrativo. Configurazione possibile con unità automatiche di sbavatura, lavaggio o raccolta a valle.
