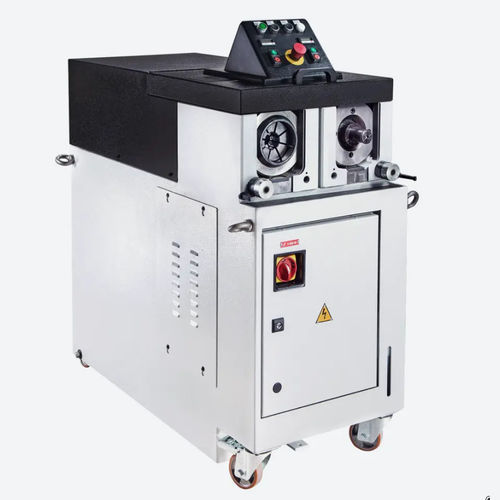

Formatrice a doppia testa FORM BROWN 80

per tubidi estremità di tubiper metallo

Presentazione
Macchina industriale compatta per la formatura delle estremità dei tubi: imbutitura, rastrematura, intaglio e svasatura. FORM BROWN 80 è montata su basamento con ruote ed è predisposta per integrazione in isole di lavoro automatizzate.

CARATTERISTICHE

• Molteplici modalità di lavorazione: imbutitura, rastrematura, intaglio e svasatura
• 2 postazioni di lavoro per operazioni alternate o simultanee
• Sistema di attrezzatura a cambio rapido per rapidi set-up
• Ingombro ridotto e basamento su ruote per facile riposizionamento

Vantaggi

• Struttura macchina studiata per minimizzare le vibrazioni e garantire un uso preciso degli utensili, migliorando la qualità del pezzo finito e la durata degli utensili
• Utensilerie dimensionate per essere perfettamente intercambiabili con quelle di mercato
• Attrezzature a cambio rapido con maniglie ergonomiche; dispositivo idraulico disponibile per attrezzature più pesanti
• Centralina idraulica posizionata all'interno del basamento; cilindri oleodinamici sulla parte superiore del basamento possono operare anche simultaneamente
• Scambiatore aria-olio di serie per impieghi continui o climi caldi
• Progettata per integrazione semplice in isole robotizzate o con manipolatori e per trasferimenti automatici in fasi di carico/scarico
• Non richiede morse di bloccaggio, semplificando le operazioni su tubi già curvati
• Tempo ciclo medio: circa 1,5 secondi, a seconda del tipo di produzione

Dati tecnici

• Dimensioni (L x P x H): 530 x 1250 x 1268 mm
• Peso: 530 kg
• Diametro massimo lavorabile: 80 x 2 mm
• Corsa di lavoro: 0–60 mm
• Pressione di lavoro: 100 bar
• Massima pressione di lavoro: 140 bar
• Spinta cilindri: 100 kN
• Potenza motore centralina oleodinamica: 7,5 kW
• Altezza asse di lavoro: 950 mm
