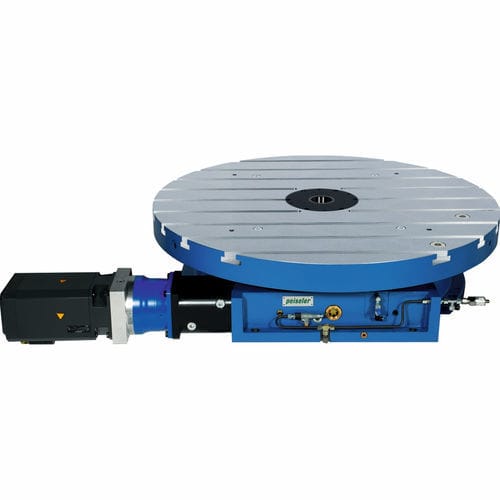

Tavola intermittente azionata a motore ATU Series

verticaleper macchina utensilea vite senza fine

Le serie di tavole ATU con asse di rotazione verticale (in piedi) e da incasso orizzontale (longitudinale) sono disponibili per la lavorazione di pezzi di grandi dimensioni e per il taglio di metalli pesanti. L'azionamento è realizzato con un set di ruote a vite senza fine. È possibile aggiungere un riduttore a cinghia dentata supplementare. Come base di progettazione utilizziamo il cuscinetto YRT del diametro più grande possibile. Per risparmiare sull'altezza di installazione, progettiamo l'alloggiamento piatto. L'alloggiamento fuso è progettato con pareti spesse e robuste nervature. Il design è adatto per progetti che richiedono grandi fori passanti. Dimensioni del telaio: ATU 400 - ATU 520 - ATU 630 - ATU 800 - ATU 1000 - ATU 1250 - ATU 1600 - ATU 2000 All'interno della serie ATU, vi offriamo design alternativi: - Tavole come ricevitore di pallet con sistemi di bloccaggio a punto zero - Tavole come ricevitore di pallet secondo DIN 55201 - Tabelle di allegato - Tavoli da incasso - Tabelle scorrevoli - Integrato, asse x lineare
