Gli scaricatori di condensa a secchio rovesciato funzionano sul principio di galleggiamento. Come dice il nome, il meccanismo consiste in un secchio rovesciato con un piccolo foro per lo sfiato dell'aria in cima ad esso, secchio collegato ad una valvola da una leva.
Nella posizione iniziale il secchio rovesciato rimane nella posizione più bassa, una volta che la condensa entra nella trappola del vapore scorre attraverso il fondo del secchio riempiendo il corpo, scorre attraverso l'uscita.
Una volta che il vapore entra nella trappola, viene catturato all'interno del secchio, rende il secchio galleggiante. Il secchio si alza e chiude la valvola.
La trappola rimane chiusa fino a quando il vapore si condensa riducendo la galleggiabilità del secchio, il secchio poi affonda, tira fuori la valvola e la condensa si scarica attraverso l'uscita.
CARATTERISTICHE
Scarica la condensa in modo intermittente alla temperatura del vapore

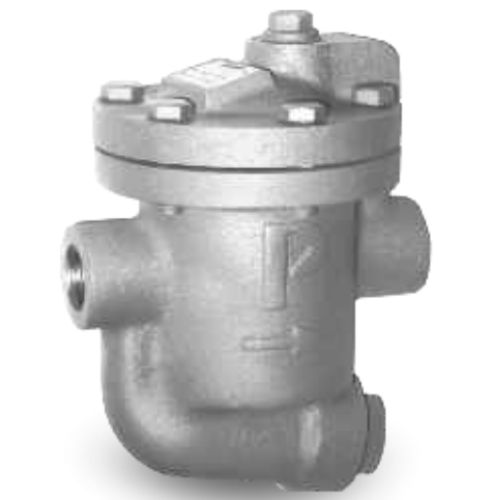

Gli scaricatori di condensa a secchio rovesciato Pennant sono progettati per resistere a pressioni più elevate e al vapore surriscaldato.
Queste trappole possono funzionare bene contro le contropressioni.
Resistenza ai danni da congelamento.
Può resistere al colpo d'ariete.
La valvola e la sede della valvola sono temprate con uno speciale processo di tempra a induzione per resistere a un funzionamento continuo e prolungato.
LIMITAZIONI
La tenuta d'acqua deve essere sempre mantenuta per garantire il corretto funzionamento
Non può scaricare la condensa quando si forma. C'è sempre della condensa accumulata a monte.
Se lo sfiato del secchio è bloccato, la trappola si blocca.
La trappola deve essere installata con il secchio in direzione verticale per consentire il libero funzionamento.
La trappola deve essere installata al di sotto dell'apparecchiatura da drenare, altrimenti l'innesco può essere perso influenzando il funzionamento della trappola.
Un'improvvisa riduzione della pressione d'ingresso o il vapore surriscaldato possono danneggiare l'innesco dell'acqua.
---
