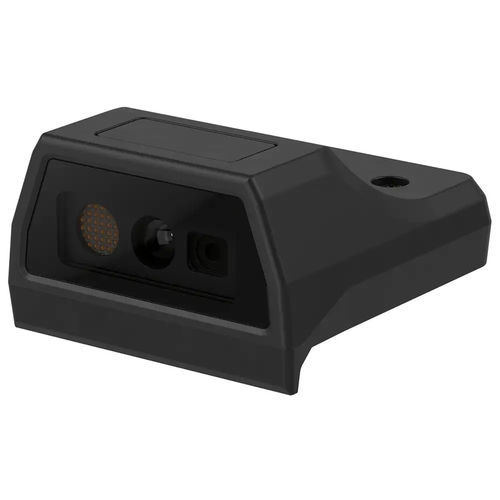

Modulo di scansione di codici a barre SM-Ex S203 SR

2D

Descrizione del prodotto
Modulo scanner SM-Ex S203 SR progettato per l'integrazione nei dispositivi Smart-Ex® 203. Modulo di scansione 1D/2D compatto basato sul motore SE4107, pensato per applicazioni industriali che richiedono una soluzione leggera e precisa.

Vantaggi principali

• Motore di scansione SE4107 1D/2D
• Campo di illuminazione bianco e punto di mira LED verde
• Peso molto contenuto: 25 g
• Ampio campo visivo: 44,5° orizzontale × 33,5° verticale
• Elevata tolleranza di orientamento: inclinazione/tilt ±60°, rollio 360°

Dati tecnici - Hardware
Motore di scansione: SE4107 1D/2D
Tecnologia sensore: Rolling-shutter
Risoluzione: 1280 x 960 pixel (1,3 MP)
Puntamento: LED verde
Illuminazione: bianca
Campo visivo: Orizzontale 44,5°, Verticale 33,5°
Distanza focale: dalla faccia anteriore del modulo: 152,4 mm
Tolleranza di orientamento: inclinazione/tilt ±60°, rollio 360°
Simbolologie supportate: 5 mil Code 39, 5 mil Code 128, PDF417, DataMatrix 10 mil, 100% UPCA, 15 mil QR, 20 mil QR
Nota: la tabella completa delle simbologie e degli intervalli di decodifica è disponibile nel datasheet completo.

Condizioni ambientali
Temperatura operativa: -20 ... 50 °C (-4 ... 122 °F)
Temperatura di stoccaggio: -30 ... 70 °C (-22 ... 158 °F) (solo modulo scanner)

Dati meccanici
Massa: 25 g
Dimensioni (L x A x P): 39 mm x 20,8 mm x 41,4 mm

Informazioni generali
Le certificazioni indicate con i loghi sono valide solo se il modulo è integrato in Smart-Ex® 203.

Serie compatibili
Smart-Ex® 203

Specifiche tecniche

• Modello / denominazione: SM-Ex S203 SR
• Motore di scansione: SE4107 1D/2D
• Tecnologia sensore: Rolling-shutter
• Risoluzione: 1280 x 960 pixel (1,3 MP)
• Puntamento: LED verde
• Illuminazione: bianca
• Campo visivo: H 44,5°, V 33,5°
• Distanza focale: dalla faccia anteriore del modulo 152,4 mm
• Tolleranza di orientamento: inclinazione ±60°, tilt ±60°, rollio 360°
• Codici supportati: es. 5 mil Code 39, 5 mil Code 128, PDF417, DataMatrix 10 mil, 100% UPCA, 15 mil QR, 20 mil QR
• Temperatura operativa: -20 ... 50 °C
• Temperatura di stoccaggio: -30 ... 70 °C (solo modulo)
• Massa: 25 g
• Dimensioni (L x A x P): 39 mm x 20,8 mm x 41,4 mm
• Serie compatibile: Smart-Ex® 203
