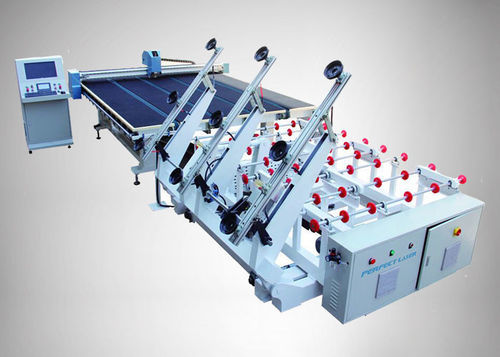

Tavolo di taglio per vetro PEG-7015

a lama rotantea vuotoaspirante

Panoramica
La linea di produzione PEG-7015 è una soluzione CNC completamente automatica per la lavorazione e il taglio industriale del vetro. La linea comprende tavolo superiore di alimentazione con film, macchina di taglio controllata da computer, unità di separazione e tavolo inferiore. Il controllo CNC e il taglio ottimizzato via CAD riducono gli scarti e consentono configurazioni su misura. Lavora vetro da 3 a 19 mm con velocità di trasporto regolabile e capacità di carico idonea alla produzione intensiva.

Caratteristiche principali

• Flip meccanico (flip singolo, stazione singola) con angolo di rotazione regolabile (circa 95°–98°) per una movimentazione efficiente dei pannelli.
• Sistema di aspirazione: profondità nominale 700 mm con ventosa estensibile fino a 150 mm; supporta carico diretto da telai in ferro senza telaio ausiliario.
• Testa di taglio rotante a 360°; tagli superiori e inferiori per linee rette e forme complesse.
• Feltro industriale importato (fibra/lana) per migliore planarità e proprietà antistatiche che riducono i graffi.

Applicazioni

• Taglio di vetro lineare e di forme speciali per elettrodomestici e specchi.
• Vetro per mobili e pannelli decorativi.
• Facciate, curtain wall e applicazioni architettoniche.
• Vetro stratificato, vetro isolante (cavità), temperato e vetro solare.

Componenti e configurazione meccanica

• Componenti principali: tavolo di carico automatico flip singolo a stazione singola; macchina di taglio CNC automatica; tavolo di separazione flottante a gas.
• Trasmissione: catena rinforzata tipo flip, rulli di trasferimento in PU importato, motore di trasporto/flip CB.
• Aspirazione: ventose in nitrile‑butadiene importate (doppia adsorbimento) e pompa del vuoto di marca cinese top.
• Consumi di taglio: ruota di taglio BOHLE importata; piano di lavoro: pannello impermeabile planarità ≤ ±0,20 mm/m; cremagliera: Japan KHK.

Specifiche tecniche

• Modello: PEG-7015
• Marca: Perfect Laser
• Origine: Cina
• Dimensione massima di taglio: 7000 x 1300 mm
• Dimensione minima di carico: 1500 x 1300 mm
• Spessore vetro: 3–19 mm
• Velocità di trasmissione: 0–40 m/min (regolabile)
• Ciclo di carico: 40–60 s (regolabile)
• Profondità massima di aspirazione: 650–700 mm (secondo configurazione)
• Carico massimo: 1200 kg
• Numero bracci di carico (un lato): 6
• Ventose per braccio singolo: 4
• Alimentazione di installazione: 380V/50Hz (opzioni cliente)
• Potenza installata / potenza reale: 8 kW
• Aria compressa: 0,3–0,6 MPa (secondo configurazione)
• Pressione del vuoto: -70 ~ -90 kPa (regolabile)
• Velocità del ponte di taglio: 0–180 m/min (regolabile)
• Precisione di posizionamento della testa di taglio: ≤ ±0,2 mm
• Parallelismo lineare: ≤ ±0,25 mm/m; precisione diagonale: ≤ ±0,5 mm/m
• Peso totale (circa): 3 T

Imballaggio e consegna

• Imballaggio idoneo per il trasporto marittimo.
• Tempi standard: 10–15 giorni lavorativi (in base all'ordine e alla configurazione).
• Team professionale di imballaggio e logistica; assistenza post‑vendita e supporto tecnico disponibili.

Punti chiave
Linea di taglio vetro CNC completamente automatica — SGS, PEG-7015, taglio max 7000x1300 mm, progettata per linee produttive industriali.
