Trave di cassaforma in legno GT 24

Panoramica
La trave reticolare per casseforme GT 24 è una trave in legno a struttura a traliccio progettata per elevata capacità portante e rigidità a flessione. È impiegata in casseforme per pareti, pilastri e solai e in casseforme speciali, consentendo di ridurre l'uso di materiale e i tempi di lavoro in cantiere.

Vantaggi principali

• Elevata capacità di carico e rigidità per carichi pesanti e grandi luci.
• Adatta per casseforme di pareti, pilastri, solai e applicazioni speciali.
• Facile collegamento degli accessori di cantiere grazie alla costruzione reticolare.

Caratteristiche

• Design reticolare con nodi rinforzati e giunzione mini-cuneo/mini-coda di rondine per minimizzare ristagni d'umidità.
• I montanti attraversano l'intera sezione per ridurre le cavità che potrebbero trattenere umidità.
• Altezza totale 24 cm, adatta a elevate portate e grandi luci.

Applicazioni

• Casseforme per pareti
• Casseforme per pilastri

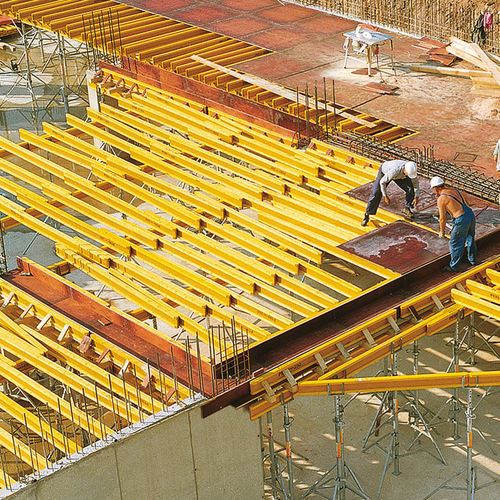

• Casseforme per solai (inclusi appoggi in sponda)
• Casseforme speciali e sagomate

Caratteristiche / specificazioni tecniche

• Tipo di sistema: trave reticolare in legno per casseforme
• Altezza totale: 24 cm; altezza anima: 8 cm
• Lunghezze standard: 0,90 m a 6,00 m (passi di 0,30 m); lunghezze speciali fino a 17,85 m su richiesta
• Peso: 5,90 kg/m
• Forza di taglio ammissibile: 13,0 kN
• Momento flettente ammissibile: 7,0 kNm
• Forza di appoggio ammissibile (nei nodi): 28,0 kN
• Rigidità a flessione: EIy = 887 kNm²; Momento d'inerzia Iy = 8.064 cm4
