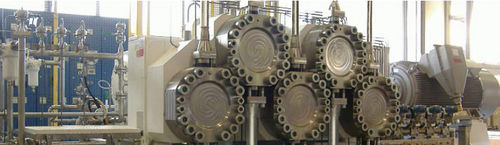

Il concetto di pompa triplex a membrana di processo è quello di una pompa a pistoni alternativi a corsa fissa in cui il fluido di processo è gestito da una membrana azionata da un fluido intermedio.
Il movimento alternativo dello stantuffo sposta l'olio contenuto in una camera della pompa, che a sua volta muove una membrana alloggiata nella parte anteriore della pompa. Il fluido di processo viene aspirato e scaricato dalla flessione alternata della membrana che evita che il fluido di processo entri in contatto con altre parti della pompa e con l'atmosfera.
Le pompe a membrana di processo sono una versione della serie TITANO e delle pompe a pistoni alternativi PTO/PQO/PSO e utilizzano estremità di potenza e di liquido standard con membrane ad azionamento idraulico.
Questa soluzione viene utilizzata per la movimentazione di qualsiasi fluido pericoloso, quando devono essere rispettate severe normative ambientali e quando la soluzione senza perdite del pistone non è accettata dal progetto.
Meccanismo a manovella
L'estremità di potenza è la stessa ampiamente utilizzata per le pompe a pistoni alternativi API 674 Titano e PTO/PQO/PSO.
Fine liquido
La serie è progettata adottando doppi diaframmi ad azionamento idraulico con camera di sicurezza intermedia.
Le principali soluzioni adottate per la progettazione del lato liquido sono le seguenti:
Geometria DELTA brevettata del design dell'estremità del liquido che consente:
dimensioni e peso complessivi della pompa ridotti al minimo
un'elevata rigidità dell'estremità del liquido con deformazioni molto limitate in presenza di carichi elevati
riduzione dei volumi di ingombro con conseguente alto valore dell'efficienza volumetrica
riduzione del volume di olio richiesto per l'azionamento delle membrane, poiché la tenuta dello stantuffo non richiede l'inondazione di olio
---
