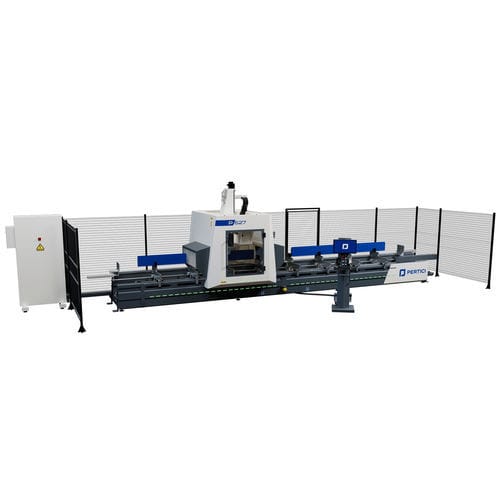

Centro di lavoro 5 assi PREMIUM series

a mandrino orientabileper acciaioper alluminio

Panoramica prodotto
Centro di lavoro CNC a 5 assi progettato per fresatura, foratura, filettatura, taglio e intestatura su barre e pezzi di grandi dimensioni in alluminio, PVC, leghe leggere e acciaio. Configurabile per diversi layout produttivi per garantire flessibilità e alto rendimento in ambito industriale.

Versioni e modalità di lavoro

• Due lunghezze disponibili: 7 m e 9 m.
• Modalità di lavoro: area singola o modalità pendolare con due aree indipendenti per carico continuo e maggiore produttività.

Elettromandrino e attacco utensile
Elettromandrino 11 kW (S1) con attacco HSK-F63, adatto a lavorazioni gravose e operazioni di finitura di precisione.

Assi e movimenti
Le teste A e C consentono ampi posizionamenti: asse A ±90°, asse C ±320°, permettendo lavorazioni composte e inclinate tramite i 5 assi interpolati controllati.

Magazzino utensili e lama
Magazzino rotante integrato a 16 posizioni montato sul carro per frese standard e frese a disco fino a Ø180 mm. Un magazzino dedicato ospita l’utensile lama Ø450 mm con HSK-F63, sfruttando l’interpolazione a 5 assi per tagli composti, tagli diritti, intestatura e rifilatura.

Morse e disposizione
Configurabile con 8 o 12 morse automatiche lungo l’asse X. Ogni morsa funziona in modo indipendente per garantire posizionamenti precisi e ampia flessibilità. Il sistema di movimento delle morse è contenuto nel basamento per mantenere il piano libero.

Lavorazioni post-taglio del profilo
Possibilità di eseguire lavorazioni sulla testa del profilo dopo taglio e separazione delle parti, permettendo la continuazione del processo e aumentando l’efficienza produttiva.

Ideale per
Alluminio, PVC, leghe leggere, acciaio

Vantaggi versione PREMIUM

• Supporti aggiuntivi sulle morse per aumentare la superficie d’appoggio.
• Sistema di movimentazione delle morse inserito nel basamento tramite catene porta-tubi per liberare il piano e agevolare l’estrazione dei trucioli.
• Rilevamento lunghezza utensile integrato nel software macchina per regolazioni rapide e precise.
• Sistema di distribuzione del grasso per mantenere efficienti le guide a ricircolo di sfere e ridurre l’usura.

Immagine / Schema
Incluse immagini del prodotto e illustrazione descrittiva della versione Premium.

Specifiche tecniche

• Modello: P527 | P529 PREMIUM
• Tipologia: Centro di lavoro CNC a 5 assi controllati
• Materiali: Alluminio, PVC, leghe leggere, acciaio
• Lunghezze disponibili: 7 m, 9 m
• Modalità di lavoro: area singola o modalità pendolare con due aree indipendenti
• Elettromandrino: 11 kW (S1)
• Attacco mandrino: HSK-F63
• Asse A: ±90°
• Asse C: ±320°
• Assi: 5 assi interpolati controllati
• Magazzino utensili su carro: magazzino rotante 16 posizioni
• Diametro max frese/dischi: 180 mm
• Utensile lama: Ø 450 mm con HSK-F63 in magazzino dedicato
• Morse: configurabile con 8 o 12 morse automatiche, indipendenti
• Sistema movimento morse: contenuto nel basamento tramite catene porta-tubi
• Capacità: fresatura, foratura, filettatura, taglio, intestatura, tagli composti e rifilatura
• Funzione speciale: lavorazione testa profilo dopo separazione per produzione continua
