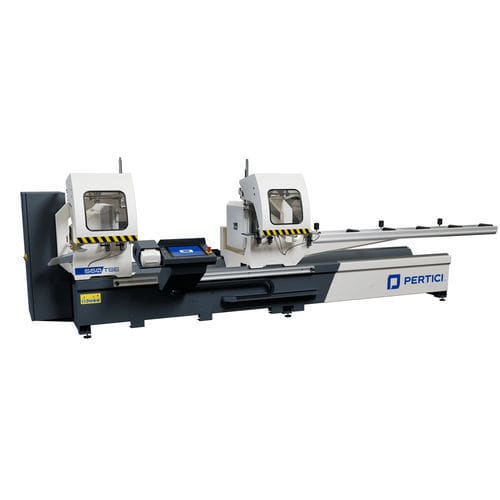

Troncatrice a due teste per alluminio TSE series

per PVCcon posizionatori integratiper profilati

Descrizione
550 TSE e 600 TSE sono troncatrici doppia testa ad assi controllati elettronicamente, dotate rispettivamente di lame Ø 550 mm e Ø 600 mm. Sono progettate per l'integrazione in linee produttive che richiedono tagli angolari precisi e cicli rapidi.

Costruzione e unità di taglio
La macchina è costruita su un robusto basamento in acciaio elettrosaldato che sostiene un'unità di taglio fissa e un'unità di taglio mobile che scorre sull'asse X a posizionamento elettronico. Entrambe le teste RF e RM hanno assi rotanti che consentono angoli di taglio da 45° (interno) a 20° (esterno). La lama è azionata da un cilindro oleo-pneumatico con regolatore di velocità in uscita e rientro rapido.

Sicurezza e bloccaggi
Un sistema di bloccaggio orizzontale con doppio cilindro e bloccaggio verticale assicura il fissaggio sicuro di tutti i profili. Le protezioni pneumatiche a discesa isolano le unità operative durante il taglio, migliorando la sicurezza dell'operatore e la praticità d'uso.

Operatività e controllo
Controllo di ultima generazione con monitor touch screen da 15" su piattaforma Windows 10, che consente di programmare facilmente tutte le operazioni di taglio e di integrare rapidamente la macchina nel ciclo produttivo.

Opzioni
Entrambe le versioni possono essere equipaggiate con una stampante industriale di etichette per l'identificazione delle parti e l'associazione alla commessa.

Applicazioni

• PVC
• Alluminio

Caratteristiche / specifiche tecniche

• Modelli: 550 TSE (lama Ø 550 mm), 600 TSE (lama Ø 600 mm)
• Tipologia: troncatrici doppia testa ad assi controllati elettronicamente
• Struttura: robusto basamento in acciaio elettrosaldato
• Unità di taglio: unità fissa + unità mobile su asse X a posizionamento elettronico
• Assi rotativi (teste RF e RM): rotazione da 45° interna a 20° esterna
• Azionamento lama: cilindro oleo-pneumatico con regolatore di velocità e rientro rapido
• Sistemi di bloccaggio: bloccaggio orizzontale con doppio cilindro e bloccaggio verticale
• Protezioni: protezioni pneumatiche a discesa che isolano le unità operative durante il taglio
• Controllo: monitor touch screen 15" su piattaforma Windows 10
• Opzionale: stampante industriale di etichette per identificazione e gestione commesse
• Integrazione: progettate per facile integrazione nel ciclo produttivo
• Materiali indicati: PVC e Alluminio
