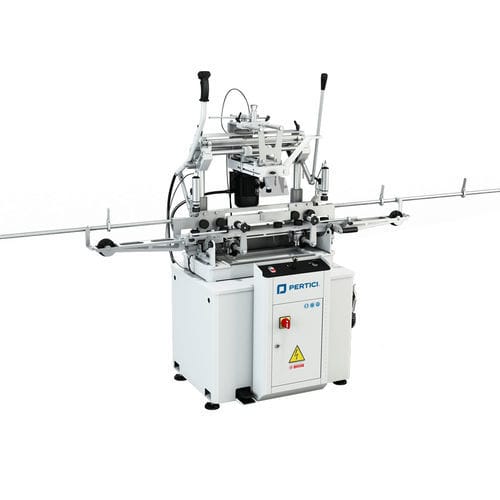

Contornatrice a copiare manuale CR 110

monomandrinoper alluminioper PVC

Panoramica
Fresatrice per copiatura a testa singola con controllo manuale. Bloccaggio pneumatico del movimento di discesa della testa e traslazione della testa tramite leva indiretta per un innesto controllato e posizionamenti ripetibili durante le lavorazioni.

Funzioni principali
Il movimento degli assi su barre con boccole a cuscinetti assicura scorrevolezza e precisione nel tempo. Il sistema di rotazione della tavola-morsa consente una rapida rotazione di 90° e il posizionamento ad angoli intermedi senza allentare le ganasce, accelerando e migliorando la precisione nelle lavorazioni su due facce. L'operazione in passaggio consente di lavorare fino a quattro facce senza rimuovere il pezzo.

Morsetti, sicurezza e posizionamento
Morsetti pneumatici orizzontali e verticali con dispositivo a bassa pressione per la sicurezza dell'operatore. Sblocco della discesa comandato pneumaticamente dalla maniglia. Finecorsa longitudinali e trasversali riferiti a aste metriche per posizionamenti ripetibili.

Sonda e gestione utensili
Sonda pneumatica con sei memorie regolabili, traslazione pneumatica e punta con tre diametri allineata con l'utensile per un rapido e preciso riferimento della macchina. Pulsante di bloccaggio del mandrino per il cambio utensile. Lubrificazione utensile pneumatica tramite micro-nebbia (olio emulsionato). Ganasce del morsetto in PVC regolabili senza l'uso di chiavi.

Ideale per

• PVC
• Alluminio

Caratteristiche / specifiche tecniche

• Progettazione di fresatrice per copiatura a testa singola con controllo manuale
• Bloccaggio pneumatico del movimento di discesa della testa
• Traslazione della testa tramite leva indiretta
• Movimento degli assi su barre con boccole a cuscinetti per scorrevolezza e precisione a lungo termine
• Sistema di rotazione della tavola-morsa: rapida rotazione a 90° e angoli intermedi senza allentamento
• Capacità di passaggio che consente la lavorazione fino a 4 facce senza rimozione
• Morsetti pneumatici orizzontali e verticali con dispositivo di sicurezza a bassa pressione
• Sblocco della discesa comandato pneumaticamente dalla maniglia
• Finecorsa longitudinali e trasversali riferiti a aste metriche
• Sonda pneumatica con 6 memorie regolabili, traslazione pneumatica e punta a 3 diametri allineata con l'utensile
• Pulsante di bloccaggio del mandrino per il cambio utensile
• Ganasce del morsetto in PVC regolabili senza l'uso di chiavi
• Lubrificazione utensile pneumatica tramite micro-nebbia (olio emulsionato)
