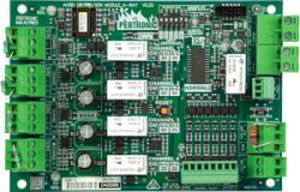

Sistema di sonorizzazione ADM-4

Panoramica del prodotto
Il modulo di distribuzione audio Pertronic ADM-4 fornisce più linee audio 100 V rms (canali) controllate e supervisionate in modo indipendente. Consente più diramazioni da un'unica linea audio 100 V mantenendo la supervisione dei guasti e semplificando l'installazione di sistemi di diffusione sonora e evacuazione.

Un sistema costruito con moduli ADM-4 continuerà a funzionare anche se alcuni canali presentano guasti. Se un canale subisce un cortocircuito, il canale corto viene isolato e gli altri canali continuano a erogare l'audio dopo una breve interruzione (circa 20 secondi). Il modulo continua a monitorare i canali isolati e ricollega automaticamente un canale una volta eliminato il guasto.

Il sistema di supervisione integrato controlla continuamente le linee di uscita 100 V per condizioni di circuito aperto o cortocircuito, sia che il sistema stia trasmettendo un messaggio di evacuazione, audio di sottofondo o sia inattivo.

Ogni canale può essere abilitato permanentemente tramite l'interruttore DIP locale oppure abilitato/disabilitato tramite un segnale di controllo remoto (ingresso Channel Select).

L'ADM-4 supervisiona in modo indipendente i canali di uscita e segnala una condizione di guasto all'amplificatore o al generatore di evacuazione collegato. Il modulo include un relè di guasto con contatto pulito Form C per il collegamento alle apparecchiature di monitoraggio.

Caratteristiche

• Semplifica l'installazione di sistemi PA e di evacuazione fornendo più canali audio supervisionati
• Isolamento automatico di un canale in cortocircuito consentendo la trasmissione audio sugli altri canali
• Contribuisce alla conformità ai requisiti di isolamento dei guasti della norma AS 1670.1: 2018, sezione 2.6
• Ingresso Channel Select per commutazione individuale dei canali
• Capacità di commutazione di 80 W per canale
• Interruttore DIP a bordo per selezione permanente dei canali
• Relè di guasto con contatto pulito Form C
• Indicatori separati per circuito aperto e cortocircuito per ciascun canale
• Gli ingressi di controllo possono essere isolati dal circuito a bordo
• Resistenza di fine linea (EOL) selezionabile dall'utente per adattarsi alle specifiche dell'amplificatore
• Compatibile con Pertronic EA60, EA120, amplificatori di evacuazione Pertronic e amplificatori controllati dal Pertronic EVAC Generator

Informazioni d'ordine
Codice prodotto | Descrizione
ADM-4 | Modulo di distribuzione audio, 4 vie

Documenti disponibili
Datasheet e nota di installazione disponibili per questo prodotto.

Specifiche tecniche

• Più uscite audio 100 V rms controllate e supervisionate indipendentemente (4 vie)
• Supervisione per canale per guasti di circuito aperto e cortocircuito
• Isolamento automatico dei canali in cortocircuito con operatività continua dei canali non interessati (breve interruzione ~20 secondi)
• Ricollegamento automatico dei canali quando i guasti vengono risolti
• Interruttore DIP locale per abilitare permanentemente i canali
• Ingresso Channel Select remoto per commutazione individuale dei canali
• Capacità di commutazione 80 W per canale
• Relè di guasto con contatto pulito Form C per collegamento alle apparecchiature di monitoraggio
• Indicatori separati per guasti di circuito aperto e cortocircuito su ciascun canale
• Gli ingressi di controllo possono essere isolati dal circuito a bordo
• Resistenza EOL di ingresso selezionabile dall'utente, configurabile in base ai requisiti dell'amplificatore
• Compatibilità: Pertronic EA60, EA120, amplificatori di evacuazione Pertronic e amplificatori controllati da EVAC Generator
• Codice d'ordine: ADM-4
