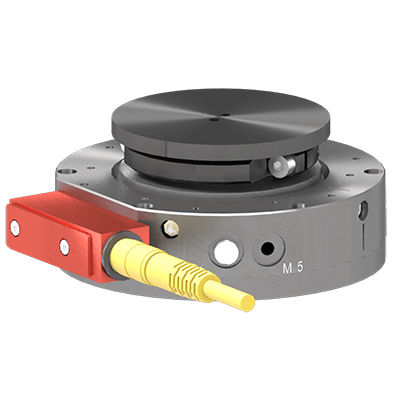

Unità di compliance / sensore di collisione per robot a comando pneumatico QS-200

per macchina utensile

Rileva forze angolari e di compressione. Il design unico di QuickSTOP offre protezione negli assi X, Y e Z Corse lineari e angolari disponibili per rimuovere le forze dall'estremità dell'utensile del braccio e dal polso del robot nel punto di inciampo La prontezza delle prestazioni è monitorata da QuickSTOP. Quando è pressurizzato, l'interruttore indica che il QuickSTOP è resettato nella posizione corretta Vantaggi Ridurre al minimo i tempi di fermo macchina, reset rapido, non è necessario ricalibrare, fermare il robot alla fonte dell'impatto permette di identificare facilmente la causa Ridurre al minimo i danni al robot e i costosi danni alle attrezzature del braccio durante la programmazione del robot. Un must per qualsiasi cella di istruzione o di addestramento dei robot Facile da implementare, semplice da regolare il livello di pressione in base all'applicazione, rapido ritorno dell'investimento Ripetibilità - X, Y - 0,03 mm Ripetibilità - Z - 0,01 mm Ripetibilità rotazionale - ± 0,02° Conformità assiale verticale - 5,20 mm Angolo di conformità - 5° Conformità del Rotary - Nessun limite Punto di intervento della coppia - 7,5 - 45,2 Nm Punto di scatto del momento - 5,9 - 32,4 Nm Peso - 0,680 kg Diametro - 97,0 mm Profilo - 43,5 mm Centro di massa - 25,7 mm Tempo di risposta medio - 4-7 ms Protezione dalla polvere - Collare in schiuma in dotazione Interruttore - Tipo a scatto per aerei ad alta affidabilità. Approvato UL/CSA. Durata media del ciclo di vita : 7 milioni di cicli Pressione di esercizio - 1,0 - 6,0 bar
