video corpo

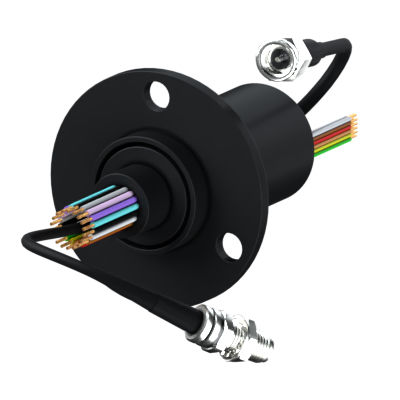

Collettore rotante a capsula SVTS A 06-S-X-00-08
per antenna radarin acciaio inoxin oro

collettore rotante a capsula
collettore rotante a capsula
collettore rotante a capsula
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Struttura
a capsula
Applicazioni
per antenna radar
Materiale
in acciaio inox, in oro, in lega
Altre caratteristiche
standard, in miniatura, coassiale, RF
Velocità di rotazione

Min.: 0 rpm (0 rad.min-1)

Max.: 250 rpm (1.571 rad.min-1)

Corrente

8 A, 12 A

Tensione

240 V

Descrizione

Video, canale coassiale RF, diametro esterno 22 mm, 8/12 segnali elettrici extra Questa serie può trasferire fino a 12 segnali elettrici oltre ad un canale coassiale RF da una struttura fissa ad una struttura rotante. Tale canale può trasferire fino a 3 Gbps e 3 GHz Queste unità sono disponibili in molte configurazioni standard da 8 a 24 circuiti accanto al canale RF coassiale. Grazie al loro piccolo diametro dell'anello, la serie SVTS A 06 garantisce una bassa velocità periferica tra le boccole e gli anelli, nonché un ridotto squilibrio dinamico che significa un'usura molto bassa e una lunga durata. Per i segnali RF, la serie SVTS A 06 offre un contatto coassiale rotante che permette di trasferire segnali fino a 3Gbps a seconda del tipo di cavo utilizzato. La serie SVTS A 06 offre molte opzioni che permettono di scegliere il tipo di cavo coassiale e i corrispondenti tipi di connettori. Unità particolarmente adatta a trasmettere segnali video ad alta definizione (1080p/3G-SDI o 1080i/HD-SDI). Cavi coassiali normalmente utilizzati : RG178, RG316 e RG174. Circuiti * - 8 x 2A Diametro esterno - 22,00 mm Lunghezza totale (L) - 29,00 mm Grado di protezione - IP51 Trasferimento dati - RF Montaggio - Flangia / Capsula Velocità nominale - 0-250 giri/min Campo di temperatura da -20°C a +80°C (-40°C come opzione) Contatto - oro - oro (lega) Cuscinetti - Cuscinetti a sfere in acciaio inossidabile ad alta precisione in miniatura Connettore - - - Montaggio - ABS

---
