Sistema anticollisione per gru portuale BoomRanger®

radar

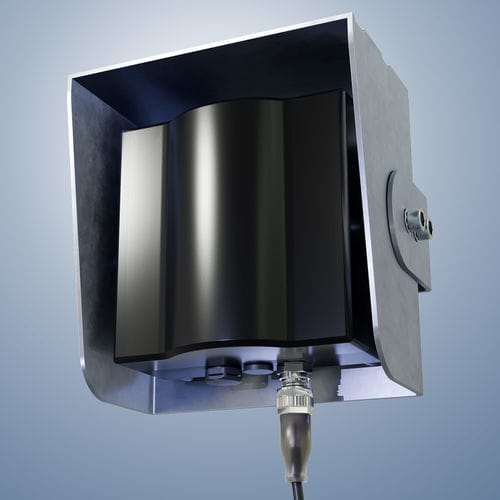

Protezione altamente efficace per ponti e sovrastrutture di navi portacontainer contro le collisioni con gru portuali. - Angolo di fascio estremamente ampio - Portata ottimizzata per l'applicazione - Per bersagli mobili e fissi Lo scanner radar BoomRanger® (CRAT20-150/11ST), un radar FMCW, opera nella gamma di frequenze di 24.000 - 24.250 GHz. La caratteristica dell'antenna è di 150° (±75°) orizzontale e 11° (±5,5°) verticale. BoomRanger® è stato specificamente sviluppato come sistema anti-collisione per la protezione contro le collisioni nell'area delle gru portuali in rapido movimento. Il sistema di scanner radar rileva oggetti mobili e fissi fino a una distanza di 25 m. La distanza regolabile è impostata in passi di 1 metro. Le rilevazioni degli oggetti vengono segnalate tramite uscite open-collector. BoomRanger® ha 3 uscite che possono essere utilizzate, ad esempio, come funzioni di frenata o arresto. Possono essere programmate ai valori richiesti per l'applicazione rispettiva. Le 3 uscite sono collegate a un connettore standard RSF4 a 5 pin. - Gamma di rilevamento estremamente ampia - Insensibilità alle influenze ambientali - Ampia gamma di temperature - Alta classe di protezione - Custodia robusta I supporti speciali del programma accessori sono utili per un'installazione facile. A causa delle loro proprietà fisiche, i dispositivi scanner radar NON DEVONO essere utilizzati per la protezione personale o le funzioni di arresto di emergenza. Dati tecnici Design meccanico - Peso: ca. 650 g - Materiale: Base della custodia: ALg, anodizzato nero - Coperchio della custodia: plastica POM, colorata nera - Classe di protezione: IP 67 - Dimensioni della custodia: 100 x 100 x 42 mm - Fori di montaggio / retro della custodia: 4 X filettature M4, 10 mm di profondità, disposizione quadrata: 82 x 82 mm Design elettrico - Tensione di alimentazione: 10 .... 30 VDC - Consumo di corrente: tip. 130 mA, più corrente per le uscite open-collector - Uscita: 3 uscite open-collector da 50 mA ciascuna - Connessione: connettore a 5 pin M12x1, compatibile RSF4 - Frequenza di trasmissione: 24.000 .... 24.250 GHz - Potenza di trasmissione: < 20 dBm (EIRP) max. - Caratteristica dell'antenna: 150° (±75°) orizzontale e 11° (±5,5°) verticale - Rilevamento della distanza: 1 m .... soglia (regolabile in passi di 1 m da 2 a 25 m) - 0 - 1 m non viene valutato, - 2 - 4 m velocità minima inferiore a 1 cm/sec (0,6 m/min) richiesta - 4 - 25 m funziona anche con bersagli fissi - Tempo di risposta: < 50 ms - Tempo di mantenimento delle uscite: ca. 1 sec - Ritardo di disponibilità dopo l'accensione: ca. 1 sec - Temperatura di esercizio: -40 .... +85 °C - Temperatura di stoccaggio: -40 .... +85 °C Esempio di applicazione A causa della sua zona di rilevamento e del suo design per applicazioni difficili, lo scanner radar BoomRanger® è ideale per proteggere i ponti delle navi portacontainer dalle collisioni con le gru portuali. Affidabile anche in condizioni meteorologiche difficili, come nebbia densa, il BoomRanger® è superiore ai sensori laser in quest'area di applicazione. - Gamma di rilevamento estremamente ampia - Insensibilità alle influenze ambientali - Ampia gamma di temperature - Alta classe di protezione - Custodia robusta
