I trasformatori di corrente a barra del tipo JLD vengono utilizzati in applicazioni interne ed esterne
per sistemi a media o alta tensione. Trasformano correnti fino a 5000 A in valori standardizzati per contatori, dispositivi di misura e protezione.

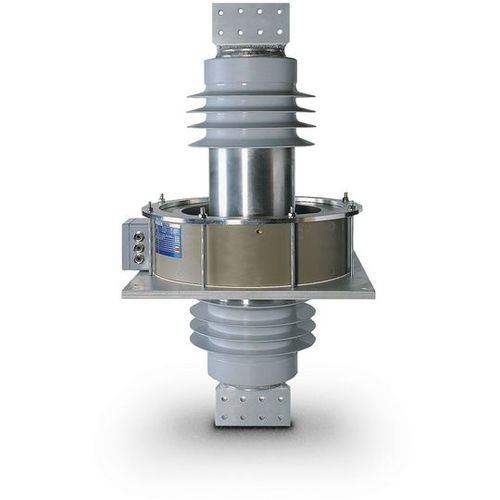

I trasformatori di corrente a barra sono tipicamente utilizzati in aperture a parete, a pavimento o a soffitto. Sono costituiti principalmente da una boccola a parete e dalla parte accoppiata del trasformatore di corrente. La boccola a muro fornisce l'isolamento dall'alta tensione e rappresenta anche l'avvolgimento primario del trasformatore di corrente. Nella parte del trasformatore di corrente possono essere inclusi fino a 5 nuclei. I gradi di protezione possono essere previsti a scelta tra IP 20 e IP 65. I trasformatori di corrente a barra del tipo JLD possono essere progettati per applicazioni esterne/esterne, esterne/interne e interne/interne. La boccola a parete e il tipo di isolamento della parte del trasformatore di corrente devono essere scelti in modo appropriato. Per le applicazioni all'esterno si utilizza una boccola a parete schermata in silicone con una parte del trasformatore di corrente fusa in resina resistente all'esterno. Per le applicazioni interne, le parti del trasformatore di corrente sono fuse in poliuretano (PUR). Una speciale imbottitura del nucleo assicura che le proprietà magnetiche non siano influenzate dalle sollecitazioni termiche di compressione. Ciò consente di mantenere costante la precisione della classe per decenni.
Caratteristiche
- Fino a 5 nuclei possibili
- Possibilità di valori elevati di corrente di cortocircuito
Applicazioni
- Adatto per l'installazione in aperture a parete, a pavimento e a soffitto
- Adatto per applicazioni interne o esterne con grado di protezione fino a IP 65
- Requisiti di spazio ridotti grazie alla possibilità di installazione in aperture a parete
---
