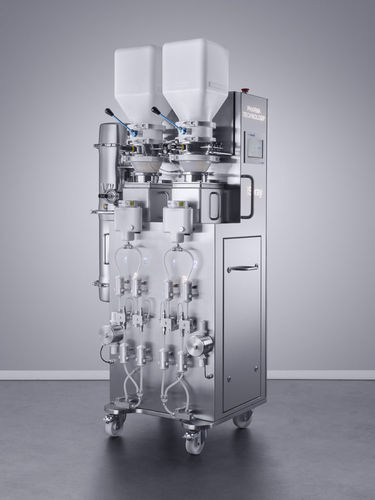

Sistema di lubrificazione a polverizzazione iSpray

in continuoautomatizzatocompatto

Descrizione
iSpray è un sistema di lubrificazione esterna per presse per compresse che spruzza in continuo una quantità controllata di lubrificante secco sulla faccia superiore del punzone, sulla parete della matrice e sulla faccia inferiore del punzone. Il sistema eroga una quantità di spray verificabile per compressa e aspira immediatamente l’eccesso alla bocchetta in un contenitore removibile per un funzionamento pulito e una manutenzione semplificata.

Vantaggi principali

• Riduce capping, sticking e altri difetti dei compressi
• Migliora il profilo di dissoluzione e la consistenza della durezza
• Supporta la produzione continua con monitoraggio della pressione e linea di backup automatica
• Adattabile alla maggior parte delle configurazioni di presse rotative con ugelli spray personalizzabili
• Portata di spruzzo precisa e costante per compressa, quantità misurabile
• Progettazione conforme a cGMP, facile da maneggiare e lavare
• Controllo HMI centralizzato con registro di audit conforme a 21 CFR Part 11
• Contenimento fino a OEB4 per presse monocilindriche e bicilindriche

Principio di funzionamento
iSpray applica una dose precisa e validata di lubrificante secco direttamente sulle superfici degli utensili (faccia superiore del punzone, parete della matrice, faccia inferiore del punzone). Un vuoto alla bocchetta cattura immediatamente l’eccesso di lubrificante, riducendo gli sprechi e il rischio di contaminazione. Il surplus raccolto viene conservato in un contenitore removibile per lo svuotamento rapido senza interrompere la produzione.

Caratteristiche

• Controllo avanzato: HMI touchscreen, memorizzazione ricette e registro di audit conforme FDA per validazione del processo e tracciabilità
• Miglioramento delle prestazioni: riduce l’attrito su parete di matrice e punzone inferiore, facilita l’estrazione, previene logo picking e sticking, prolunga la vita degli utensili
• Supporto per formulazioni: consente di ridurre o eliminare i lubrificanti secchi in massa in formulazioni sensibili e migliora la solubilità; la quantità spruzzata è controllata e validata per soddisfare i requisiti USP
• Distribuzione affidabile: design compatto a doppia bocchetta compatibile con la maggior parte delle presse rotative; sensore di pressione e linea di backup automatica si attivano in caso di ostruzione

Specifiche (riassunto)
Proprietà fisiche:
Imballaggio: Cassa di legno
Peso netto: 220 kg
Ingombro a pavimento: 620 mm x 925 mm

Capacità:
Dimensione massima prodotto: Ø 28 mm
Gamma di spruzzo: 1,5 - 15 g/min

Utilità:
Regolazione trasporto: velocità di rotazione della vite dosatrice
Aria compressa richiesta: 450 - 600 l/min - Min. 6 bar
Connessione aria compressa: KS4
Alimentazione: 100 a 240 VAC ± 10 %
Frequenza: 50 Hz / 60 Hz

Ambiente:
Livello di rumore: <80 dB (A)
Temperatura operativa: 15 - 25 °C
Umidità relativa massima: 30%
Livello di contenimento: Ermetico alla polvere (fino a OEB4)

Materiali:
Parti a contatto non metalliche: POM C, PU, Silicone
Parti a contatto metalliche: Acciaio inox 316L
Finitura parti a contatto: Ra ≤ 0,8 µm
Parti telaio: Acciaio inox 304
Finitura telaio: Spazzolato 320
Telaio montato su ruote: Sì
Protocollo IQ-OQ: Disponibile
Certificati materiali: Disponibili
Imballaggio: Cassa di legno
Peso netto: 220 kg
Ingombro a pavimento: 620 mm x 925 mm
