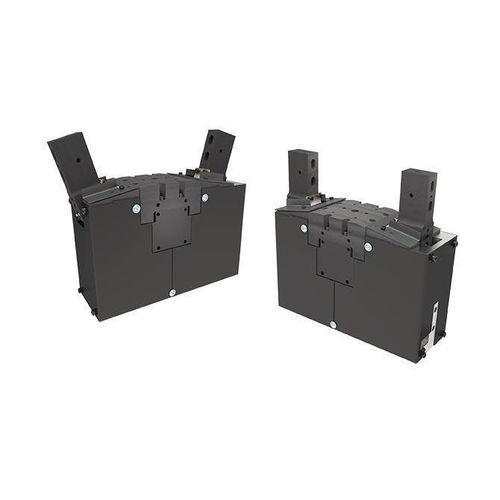

Unità di bloccaggio pneumatica PFD series

azionata a cammaper assemblaggio saldatoper saldatura

Panoramica
Il morsetto pneumatico per telaio Series PFD offre forza di serraggio elevata e costante su un'ampia gamma di pressioni, ideale per applicazioni di body-in-white, saldatura di telai e lavorazioni pesanti. Il meccanismo a camma genera fino a 4.581 lb (20,4 kN) di forza di serraggio totale per assicurare in modo affidabile assemblaggi grandi o complessi.

Vantaggi
Progettato per flessibilità e facilità di manutenzione, il PFD dispone di ampie aperture della gola dei morsi, molteplici stili di morsi intercambiabili e superfici di attrezzaggio robuste con sedi per perni di riferimento per semplificare la progettazione dei dispositivi. Un sistema modulare di morsi consente la rimozione o modifica rapida per cambi veloci. I copri-saldatura rimovibili proteggono i componenti interni e consentono manutenzione e regolazione del sensore di prossimità senza rimuovere il morsetto dal dispositivo. La serie include predisposizione per interruttori (switch-ready), controllo del flusso integrato, ciclo silenzioso inferiore a 0,7 secondi e superfici di montaggio retrocompatibili per sostituzione diretta dei morsetti concorrenti.

Applicazioni

• Assemblaggio body-in-white
• Saldatura di telai
• Fissaggio in lavorazioni pesanti e assemblaggi grandi o complessi

Video / Animazioni disponibili

• Funzionamento PFD
• Confronto prestazioni PFD
• Applicazioni PFD

Caratteristiche tecniche

• Forza di serraggio totale: fino a 4.581 lb (20,4 kN)
• Meccanismo a camma
• Progettato per operare su un'ampia gamma di pressioni per forza di serraggio costante
• Ampie aperture della gola dei morsi
• Più stili di morsi disponibili
• Sistema modulare di morsi per rimozione o modifica rapida (cambi veloci)
• Superfici di attrezzaggio robuste con sedi per perni
• Copri-saldatura rimovibili per protezione e accesso alla manutenzione
• Predisposizione per interruttori e regolazione del sensore di prossimità senza rimuovere il morsetto dal dispositivo
• Controllo del flusso integrato
• Funzionamento silenzioso (ciclo inferiore a 0,7 secondi)
• Superfici di montaggio retrocompatibili per sostituzione diretta dei morsetti concorrenti
