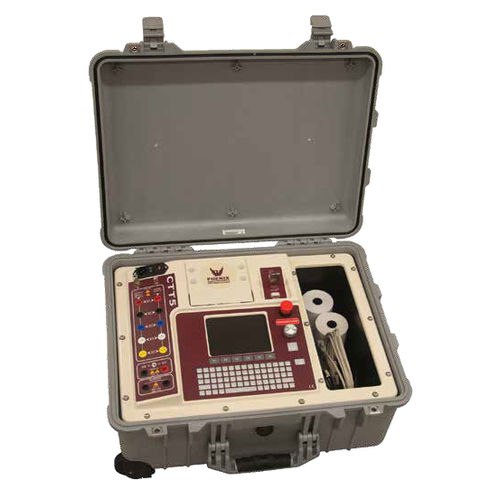

Dispositivo di misura della resistenza di isolamento portatile CCT-5

Il CTT-5 testerà il rapporto del trasformatore di corrente, lo spostamento di fase, la polarità, l'eccitazione, la saturazione, la resistenza di avvolgimento e la resistenza di isolamento utilizzando il metodo della tensione in conformità alle norme ANSI/IEEE C57.13.1 e IEC 60044-1, dove la tensione è applicata al secondario X morsetti del trasformatore di corrente. Il test di carico CTT-5 inietta una corrente nell'anello secondario per verificare l'integrità del circuito di corrente e per determinarne l'impedenza e VA. Queste informazioni sono necessarie per assicurare che il CT si comporterà in ogni circostanza. Caratteristiche di design - Il display a colori ad alta risoluzione consente all'operatore di creare e salvare piani di test ripetibili - Tutti i test sono eseguiti in sequenza automatica senza l'intervento dell'operatore - Design robusto per soddisfare il settore più esigente ambienti di prova - Memoria interna di grandi dimensioni (200 file di test dove ognuno può avere fino a 10 curve di eccitazione e 140 piani di test file) - Tutti i dati della targhetta del CT e i dettagli dell'apparecchiatura sono memorizzati con il file dei risultati del test - Stampante termica incorporata - Tastiera QWERTY completa per un facile inserimento dati in loco - Tensione di prova di saturazione 2000 VAC con knee point marcatori di tensione (ANSI 10/50, IEC 60044, IEEE 30 e IEEE 45) - Rapida e completa operazione di test. È disponibile la modalità manuale per la risoluzione dei problemi e la diagnostica speciale test. - La modalità Burden permette di analizzare la modalità Burden circuito secondario collegato al CT - Facile impostazione dei piani di prova vengono creati sullo strumento - Comodo scomparto integrato per la conservazione dei puntali da test - Creazione automatica del rapporto di prova - Durata dell'isolamento selezionabile dall'utente tenuta test (da 10 a 60 secondi) - Sequenza di smagnetizzazione automatica
