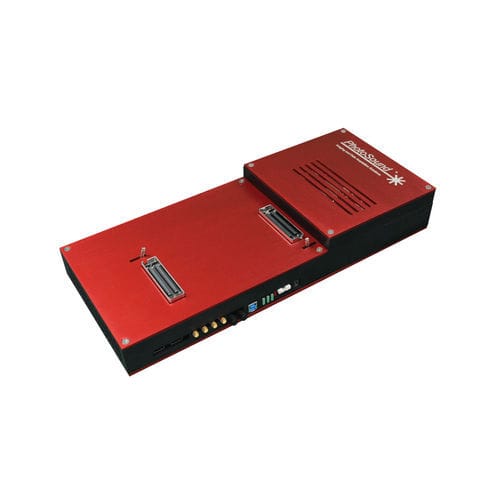

Centralina di acquisizione dati fotoacustica MOLECULUS

ad ultrasuoniintegrataprogrammabile

MoleculUS è un'unità di acquisizione dati a doppia modalità ecografica e fotoacustica che consente la raccolta simultanea di canali ecografici e fotoacustici che condividono gli stessi elementi della sonda. Il percorso del segnale analogico di MoleculUS è suddiviso in percorsi PA e US. Le modalità PA e US funzionano in modo sequenziale nel tempo con il supporto della modalità di anteprima US e del multiplexing continuo al volo tra le modalità. Per l'acquisizione dei dati in modalità PA, ogni canale dispone di un preamplificatore dedicato con un'elevata impedenza di ingresso e un guadagno fisso di 40 dB. MoleculUS può utilizzare sonde palmari lineari, convesse ed endocavitarie. Il software SDK e l'interfaccia utente sono scritti in MATLAB® (versione compilata e codice sorgente); il back-end è una libreria DLL compilata in C++ a 64 bit. Caratteristiche Alloggiamento compatto e connessione USB al PC per una facile integrazione dello strumento Modalità standard cliniche e preprogrammate per gli ultrasuoni (US) con modalità fotoacustica (PA) attivabile/disattivabile La modalità PA utilizza una preamplificazione a banda larga ottimizzata Commutazione TR integrata tra beamformer US ad alta tensione, trasmissione/ricezione, ed elettronica ottimizzata PA a bassa tensione, solo ricezione Accesso ai dati RF grezzi per entrambe le modalità US e PA Sincronizzazione dell'hardware esterno con l'acquisizione dei dati tramite porte di trigger elettroniche o ottiche IN/OUT Software di controllo standalone basato su MATLAB® e SDK backend scritto in C++ compatibile con molti linguaggi frontend come LabView, MATLAB® e PythonTM Specifiche tecniche 128 canali USPA guadagno programmabile da 46 a 91 dB in modalità PA da 1 a 18 MHz Frequenza centrale del trasduttore frequenza di campionamento 40 MSPS Impedenza di ingresso in modalità PA 2,2 MΩ
