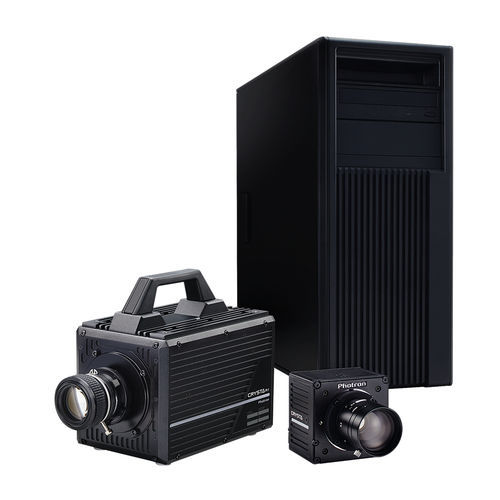

Il Photron Crysta è una telecamera a polarizzazione ad alta velocità per l'analisi bidimensionale delle misure di birifrangenza, l'analisi dello spessore del film e l'ispezione della rugosità superficiale, ed è uno strumento potente per comprendere fenomeni come la birifrangenza, il ritardo, lo stress e i meccanismi di frattura da impatto di materiali e fluidi.
I sistemi attualmente stabiliti impiegano azionamenti meccanici o elettrici come modulatori di polarizzazione e richiedono diversi processi di foto-rilevamento per misurare la polarizzazione. Per superare questo problema, The Crysta utilizza un sistema di misurazione della birifrangenza 2D ad alta velocità con una frequenza di campionamento di 1,3 MHz come dispositivo centrale del sistema con 16 circuiti di lettura paralleli in una matrice nel sensore di immagine, che sono collegati ad ogni pixel con convertitori A/D individuali.
Il design e la fabbricazione dei sensori d'immagine incorporano un array di polarizzatori pixelati che è fatto di cristallo fotonico incollato direttamente al sensore CMOS, rendendo il sistema ottico in questo sensore resistente alle vibrazioni. Ogni polarizzatore corrisponde ad ogni pixel del sensore d'immagine con un rapporto di uno a uno. La dimensione di ogni polarizzatore e pixel è di 20 µm x 20 µm. Nell'array di polarizzatori, gruppi di quattro polarizzatori vicini (2 x 2) sono impostati per avere un diverso orientamento dell'asse veloce a 0°, 45°, 90° e 135° in senso orario. Un dato di polarizzazione può essere ottenuto calcolando le intensità di luce rilevate dai quattro pixel del sensore d'immagine. Di conseguenza, il circuito di lettura parallelo è disposto in una matrice corrispondente.
---
