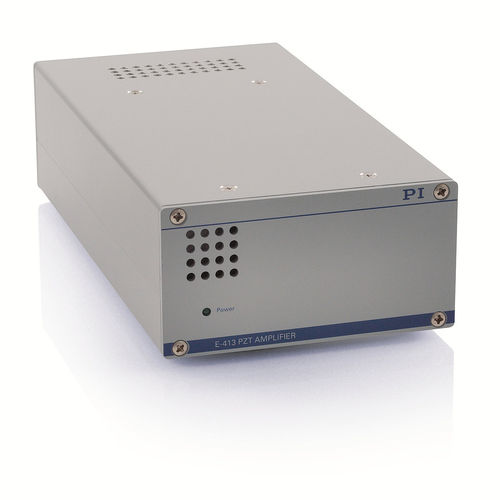

Comando per attuatore piezoelettrico E-413

Funzionamento bipolare per trasduttori patch piezoelettrici e attuatori di taglio - Potenza di picco fino a 50 W - Modulo OEM / dispositivo da banco per attuatori di taglio PICA - Modulo OEM per trasduttori patch piezoelettrici DuraAct Moduli amplificatori per attuatori di taglio PICA e trasduttori patch DuraAct I moduli amplificatori a basso rumore E-413.00 (dispositivo da banco) e E-413.OE (modulo OEM) sono progettati per il funzionamento di attuatori piezo con alimentazione bipolare. Possono emettere e assorbire correnti di picco fino a 100 mA, che corrisponde alla gamma standard da -250 a +250 V per gli attuatori PICA Shear di PI . La versione E-413.D2 è concepita per il funzionamento dei trasduttori piezoelettrici DuraAct e offre una potenza di picco di 50 W nel campo di tensione da -100 a +400 V. Controllo tramite PC In alternativa, il controllo analogico è possibile dal PC tramite un convertitore D/A. Per alcune schede di convertitori D/A di National Instruments, PI offre un set completo di driver compatibili con il PI General Command Set (GCS) da usare con il software NI LabVIEW. Controllo analogico I moduli amplificatori piezoelettrici E-413 offrono un controllo di precisione per attuatori piezoelettrici a taglio e a flessione in funzionamento statico e dinamico. La tensione di uscita può essere impostata esattamente con un potenziometro di offset esterno (non in dotazione) o controllata tramite un segnale di ingresso analogico che viene amplificato di un fattore 50. Una tensione stabilizzata di 24 V è sufficiente per far funzionare l'E-413. Un convertitore DC/DC integrato fornisce la tensione piezo e tutte le altre tensioni interne necessarie. Tutti gli ingressi e le uscite sono indirizzati attraverso la striscia di connettori a 32 pin. Ambito di consegna Moduli OEM: Striscia di connessione per connettore principale a 32 pin da installare nell'alloggiamento del cliente.
