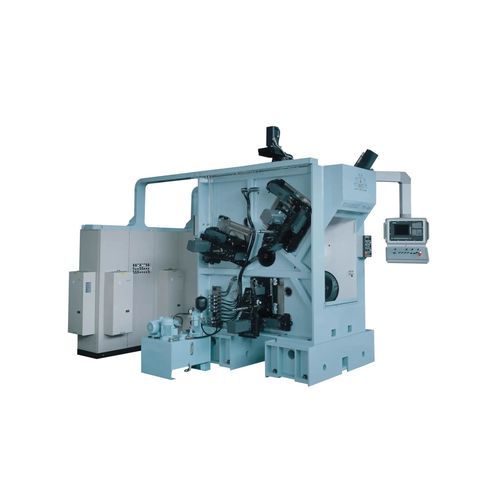

Macchina transfer rotante T10-CL9

CNC10 posizionicon tavola rotante

Panoramica
Combyax T10-CL9 è una macchina transfer flessibile con 9 centri di lavoro CNC e cambio utensile tramite teste revolver. Progettata per la lavorazione di precisione di componenti come pompe dell'acqua in alluminio, supporta operazioni multi‑stadio e lavorazione di pezzi diversi nello stesso ciclo produttivo. La cella compatta facilita l'integrazione in impianti con spazio limitato.

Moduli standard installati

• 9 centri di lavoro con 3 assi controllati ciascuno
• 3 direzioni di lavoro
• Capacità utensili fino a 36 utensili e possibilità di lavorare pezzi diversi in un unico ciclo
• Motore mandrino per operazioni di filettatura rigida
• 37 assi controllati da CNC
• Tele-service: manutenzione remota, tele-diagnosi e sistemi di controllo a distanza
• Pronta per Industria 4.0: interconnessione IT, monitoraggio condizioni operative e parametri di processo, controllo adattivo

Caratteristiche distintive
Integrazione di robot antropomorfi per il riposizionamento automatico dei pezzi tra le fasi di lavorazione (es. OP10 e OP20). Nonostante fino a 27 mandrini possano operare contemporaneamente, la macchina mantiene un ingombro compatto con diametro esterno < 2,4 m, garantendo efficienza dei tempi di ciclo, buona stabilità termica e accesso facilitato per il set-up degli utensili.

Caratteristiche tecniche (sintesi)
Piattaforma transfer flessibile ad alte prestazioni con 10 stazioni e 12 unità di lavorazione, incluse teste revolver multi-mandrino, tavola girevole principale con bloccaggio a corona Hirth, morsi a serraggio fisso, motori mandrino ad alta potenza e lubrorefrigerante tramite utensile.

Applicazioni

• Componenti per settore automobilistico
• Oleoidraulica
• Altri settori dei componenti meccanici che richiedono precisione e alta produttività

Caratteristiche / specifiche tecniche

• Modello: T10-CL9 (Combyax)
• Numero di centri di lavoro: 9 (3 assi controllati ciascuno)
• Stazioni / unità di lavorazione: 10 stazioni e 12 unità di lavorazione
• Teste revolver: fino a 4 mandrini
• Numero di mandrini operanti simultaneamente: fino a 27
• Capacità utensili: fino a 36 utensili
• Tavola principale: sistema di bloccaggio a corona Hirth
• Morsi: morsi a serraggio fisso
• Potenza motore mandrino: 7 kW (S1) / 9 kW (S6)
• Potenza installata: 170 kW
• Numero totale assi controllati: 37
• Alimentazione refrigerante: tramite utensile a 18 bar
• Motore mandrino per filettatura rigida
• Possibilità di integrazione robot per il riposizionamento dei pezzi
• Corpo macchina compatto: diametro esterno < 2,4 m
• Tele-service: manutenzione, diagnostica e controllo remoto
• Pronta per Industria 4.0: interconnessione IT, monitoraggio in tempo reale e controllo adattivo dei processi
