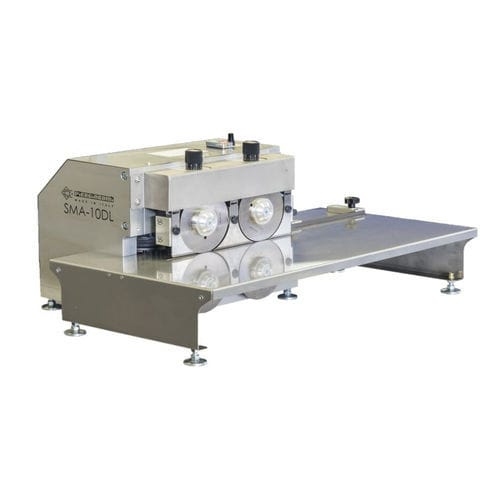

Macchina di depannelizzazione PCB SMA-10 series

Il sistema di allineamento è caratterizzato da tre regolazioni principali. La prima regolazione è l’altezza del piano rispetto alla lama di taglio che si effettua con un pomello graduato posizionato sotto il piano stesso. Il sistema scorre su pattini a strisciamento ed è garantito il bloccaggio tramite due pomelli posti lateralmente su entrambi i lati del piano. Tramite una lama guida scoring si posiziona la scheda esattamente sulla linea di taglio, poi una battuta meccanica delimita l’alimentazione del circuito da separare dalla scheda. Le lame guida scoring sono regolabili in altezza per compensare le diverse profondità delle incisioni. Dopo il taglio, il circuito separato finisce su un piano regolabile in altezza rispetto al piano di lavoro. Questa regolazione serve per dare la possibilità di separare schede che hanno componenti saldati anche sul lato inferiore della scheda stessa. Le lame di taglio sono di diametro 125mm, e la lama inferiore è motorizzata con la possibilità di regolare la velocità da 0 a 100 giri/min. La lama superiore è regolabile in altezza per permettere di ottimizzare la distanza dalla lama inferiore a seconda del materiale da separare.
