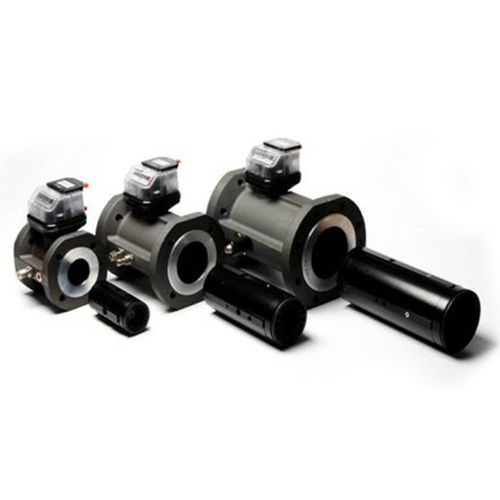

Misuratore di portata a turbina IMTM

per gasin alluminioin acciaio inossidabile

Misuratori a turbina IMTM Progettato per misurare la velocità del gas, il principio di funzionamento del misuratore a turbina incorpora un metodo innovativo di condizionamento del flusso nel corpo del misuratore. Una sezione di raddrizzamento condiziona il flusso di gas rimuovendo le turbolenze indesiderate prima che raggiungano il rotore della turbina. Le forze dinamiche del flusso di gas avviano la rotazione del rotore della turbina. Il rotore di precisione, montato su un albero, include i cuscinetti a sfera in acciaio inossidabile di alta qualità a basso attrito per consentire una classe di precisione di misura di livello mondiale. Il rotore della turbina ha pale elicoidali e un angolo di incidenza noto rispetto al flusso di gas. La velocità angolare del rotore è quindi proporzionale alla velocità del gas. Il movimento rotatorio del rotore e della trasmissione ad ingranaggi, tutti montati in un corpo pressurizzato, aziona un totalizzatore meccanico intercambiabile a 8 cifre montato esternamente. Il gruppo totalizzatore fornisce la lettura diretta in metri cubi. Nel gruppo totalizzatore standard sono incluse due uscite impulsi LF (bassa frequenza). Caratteristiche dei misuratori a turbina: Cartuccia Metrologica Removibile Ruota turbina in lega di alluminio ad alte prestazioni Costruzione dei cuscinetti ottimizzata Raddrizzatori di flusso integrati multistadio
