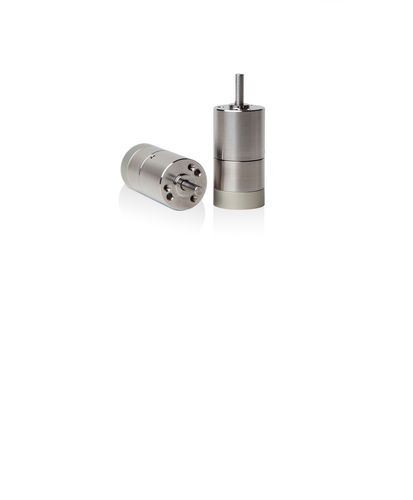

LEGS Rotary LR17
Motore rotativo
Questo è il nostro più piccolo Piezo LEGS® rotante, con azionamento diretto e uscita di coppia di 30mNm.
L'encoder integrato a 15 bit offre una risoluzione ad anello chiuso di 0,2 mrad (0,01°), mentre la risoluzione ad anello aperto è sub-microradiana. Il blocco dello spegnimento a piena forza è una funzione di sicurezza inerente alla progettazione.
Non progettato per ambienti sotto vuoto e non magnetici.
Specifiche
Connettore motoreCviLux CI1116M-2VD0
Connettore encoderCviLux CI1116M-2VD0 (tutto in uno)
Materiale nella carcassa del motoreAlluminio, acciaio inossidabile
VuotoN/A
Campo angolare360°
Campo di velocità 10-265 (0-44 giri/min)
Angolo di passo, passo completo 21000 µrad
Risoluzione motore 330 mNm
Campo di funzionamento consigliato0-15 mNm
Carico sull'albero, max. radiale, 6,5 mm dalla superficie di montaggio1 N
Carico sull'albero, max. assiale2 N
Forza di accoppiamento albero pressa, max.5 N
Tensione di esercizio42-48 V
Consumo di energia 3,5 mW/Hz
Diametro 17 mm
Peso30 g
Temperatura di esercizio da 20 a +70 ºC
1 a rombo, senza carico, 20ºC
2 @ Delta, senza carico, 20ºC
3 14 bit, 8192 micropassi
---
