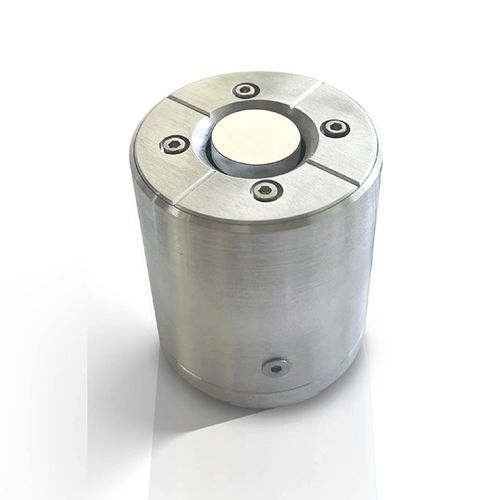

Attuatore lineare PSH series

elettricorapidodi precisione

assi di inclinazione con orientamento perpendicolare progettato per specchi con diametro massimo di 32 mm fino a 36 mrad di campo di inclinazione ad anello chiuso con risoluzione di 1 prad ■ Frequenza di risonanza fino a 1,4 kHz con specchio da 0,7 pollici I modelli PSH 20/2 e PSH 35/2 fanno parte di una nuova serie di sistemi tip-tilt progettati per offrire un'elevata dinamica con frequenze di risonanza fino a 2 kHz e un ampio campo di inclinazione fino a 44 mrad in anello aperto. Lo stesso alloggiamento consente ai clienti di scegliere tra il PSH 20/2 (ottimizzato per applicazioni di inclinazione rapida con una capacità inferiore e un consumo energetico ridotto) e il PSH 35/2 (che offre una corsa più lunga e un intervallo di temperatura più ampio), ideale per ottenere la massima precisione in ambienti difficili. Questi attuatori forniscono l'inclinazione della piastra superiore su 2 assi rettangolari. La struttura è compensata in temperatura, in modo che le variazioni della temperatura circostante non influiscano sull'angolo di inclinazione. Questi stadi di posizionamento inclinabili sono progettati per l'inclinazione in più o in meno. I supporti degli specchi sono precaricati e sono quindi adatti ad applicazioni dinamiche. Le varianti con estensimetri (SG) sono opzionali e forniscono un sistema di misura di feedback di precisione. I PSH 20/2 e PSH 35/2 sono progettati per specchi con un diametro massimo di 32 mm.
