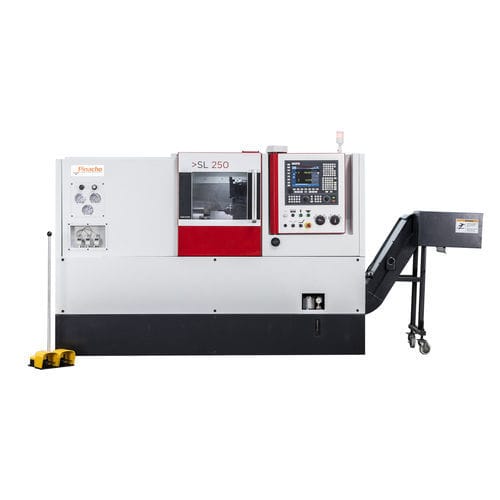

Macchina di tornitura CNC SL series
3 assiA2-612 utensili

macchina di tornitura CNC
macchina di tornitura CNC
macchina di tornitura CNC
macchina di tornitura CNC
macchina di tornitura CNC
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo di comando
CNC
Numero di assi
3 assi
Testa del mandrino
A2-6
Numero di utensili
12 utensili
Altre caratteristiche
di precisione, con torretta, a mandrino, a banco inclinato
Diametro

500 mm, 550 mm, 610 mm
(19,69 in, 21,65 in, 24,02 in)

Velocità di rotazione

3.500 rpm, 4.000 rpm, 5.000 rpm
(21.991,149 rad.min-1, 25.132,741 rad.min-1, 31.415,927 rad.min-1)

Lunghezza di taglio massima

470 mm, 500 mm, 530 mm, 1.200 mm
(19 in, 20 in, 21 in, 47 in)

Passaggio barra

51 mm
(2 in)

Corsa X

10 mm, 32 mm
(0 in, 1 in)

Corsa Z

10 mm, 32 mm
(0 in, 1 in)

Coppia massima

6 Nm, 7 Nm, 11 Nm, 12 Nm, 16 Nm
(4 ft.lb, 5 ft.lb, 8 ft.lb, 9 ft.lb, 12 ft.lb)

Capacità per liquido da taglio

45 l
(12 gal)

Lunghezza totale

2.595 mm, 2.630 mm, 4.028 mm
(102 in, 104 in, 159 in)

Larghezza totale

1.600 mm, 1.650 mm, 1.680 mm, 1.893 mm, 2.050 mm
(63 in, 65 in, 66 in, 75 in, 81 in)

Altezza totale

1.960 mm, 1.970 mm, 2.000 mm, 2.080 mm
(77 in, 78 in, 79 in, 82 in)

Peso

4.050 kg, 4.300 kg, 4.550 kg, 5.900 kg, 6.050 kg
(8.929 lb, 9.480 lb, 10.031 lb, 13.007 lb, 13.338 lb)

Descrizione

La serie SL è costituita da centri di tornitura orizzontali fino a 3 assi progettati per fornire ai clienti una personalizzazione completa e soluzioni specifiche per i clienti. Soluzioni su misura con la massima flessibilità nella produzione di pezzi. EQUIPAGGIAMENTO STANDARD - Controllo Fagor 8058 - Grafica dinamica / traiettoria - Editor di profili - Volantino elettronico per X e Z - Mandrino idraulico - Torretta automatica a 8 posizioni - Guide di movimento lineare su entrambi gli assi - Centro morto per la contropunta - Contropunta idraulica - Sistema idraulico - Sistema di raffreddamento (4 bar) - Sistema di lubrificazione automatica - Base macchina in ghisa per impieghi gravosi - Bulloni di livellamento di precisione - Luce di lavoro - Segnale luminoso di stato - Raffreddamento del quadro elettrico con filtraggio - Manuale di istruzioni - Standard CE ACCESSORI OPZIONALI -Controllo Fanuc 0i-TF Plus, -Siemens 828D -Mandrino principale con foro Ø 74 e 86 -Asse C -Torretta automatica per utensili vivi a 12 o 16 posizioni VDI o BMT -Mandrino idraulico con passo barra più grande -Posto fisso idraulico -Trasformatore elettrico -Centro vivo -Convogliatore di trucioli -Presetting utensili -Raffreddamento elettrico del pannello -Kit antivibrazioni -Raccoglitore automatico di pezzi -Alimentatore di barre

---
