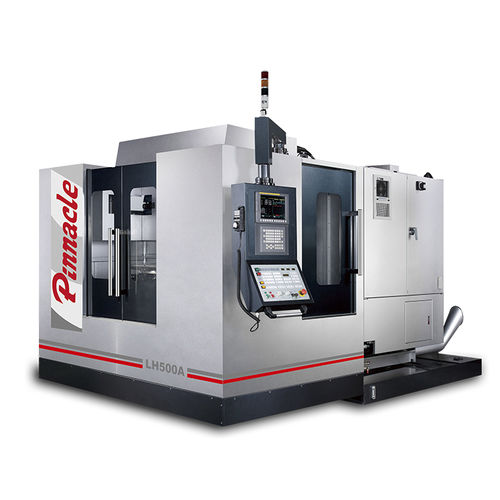

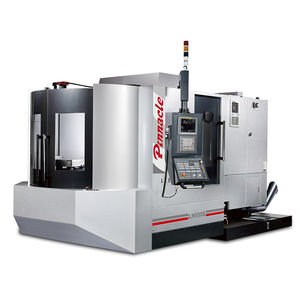

Centro di lavoro CNC 3 assi LH500A

orizzontalea colonnacon tavola rotante

tabella 500 x 500 Tabella indicizzata 1° ( 0,001°) ISO40 Attacco mandrino Asse X, Y, Z Avanzamento rapido DESIGN OTTIMALE DELLA STRUTTURA Le principali parti strutturali sono realizzate in ghisa Meehanite (GB 300) di alta qualità, temprata per ridurre le tensioni e con una durezza superiore a 190HB. Le parti strutturali sono temprate per ridurre le tensioni e garantire prestazioni prive di deformazioni anno dopo anno. Gli assi X, Y e Z sono montati su vie lineari a rulli, con rigidità e capacità di carico estremamente elevate. La struttura della colonna sovradimensionata aumenta notevolmente la stabilità della lavorazione. Struttura a colonna fissa. ALTA ACCURATEZZA La tavola rotante impiega una piastra a tre denti per un'indicizzazione di alta precisione. RESISTENZA AL TAGLIO La piastra dei denti in tre pezzi, combinata con un meccanismo di bloccaggio idraulico, consente l'innesto completo dei denti. Ciò si traduce in una maggiore rigidità e in una maggiore capacità di taglio pesante. RAFFREDDAMENTO ATTRAVERSO IL MANDRINO (OPZIONALE) La circolazione del refrigerante attraverso il mandrino offre un effetto di raffreddamento diretto sugli utensili, eliminando il calore che si verifica durante la lavorazione. Si combina con il sistema di serbatoi filtranti (opzionale). DUE TRASPORTATORI DI TRUCIOLI A COCLEA SULLA BASE Sul lato destro e sinistro della base sono presenti due convogliatori di trucioli a vite. Durante il taglio, i trucioli vengono convogliati attraverso questi convogliatori per essere scaricati all'esterno della macchina. TRASPORTATORE A CATENA (OPZIONALE) Il trasportatore di trucioli può essere montato sul lato posteriore della macchina. Rimuove i trucioli in modo efficiente. Il magazzino è azionato da una camma di precisione che consente un posizionamento rapido e accurato degli utensili. La selezione degli utensili è bidirezionale e casuale per un cambio rapido. Il magazzino accetta utensili con gambo ISO40.
