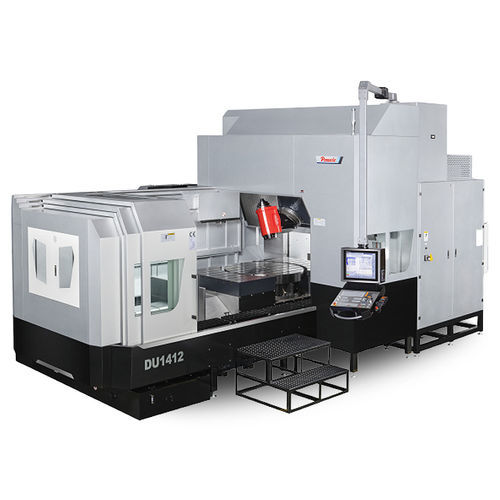

Centro di lavoro CNC 3 assi DU series

5 assiverticalea colonna

La serie Pinnacle DU è progettata per fornire una lavorazione ad alta efficienza e precisione di pezzi complessi con una sola impostazione del pezzo. Ciò si traduce in una riduzione dei tempi di impostazione e in una maggiore precisione della macchina. Questa macchina integra molte caratteristiche di pregio, tra cui: Struttura a trave mobile. testa del mandrino girevole a 45° per una lavorazione a 5 assi di alta precisione. Assi A e C dotati di encoder rotativo per garantire la precisione di orientamento. Azionamento diretto sugli assi A e C. Software anticollisione DCM. Protezione antispruzzo completamente chiusa. La struttura robusta garantisce rigidità e stabilità superiori. Ghisa Meehanite di alta qualità (FC30). L'elevazione della trave è comandata da due viti a ricircolo di sfere. L'asse Z è dotato di doppia scala per garantire la sincronizzazione delle viti a sfera gemelle. Il movimento dell'asse Z è controbilanciato da due cilindri idraulici in combinazione con il meccanismo a catena per ridurre i costi del sistema idraulico e il consumo energetico. Guide lineari a rulli per impieghi gravosi su 3 assi. testa del mandrino girevole a 45° La testa del mandrino girevole a 45° è azionata direttamente da un motore e presenta un'elevata velocità di rotazione, un'alta accelerazione/decelerazione e una risposta dinamica ottimale che contribuisce ad aumentare l'efficienza della lavorazione. Il mandrino è azionato direttamente da un motore di tipo integrato, che garantisce un'eccezionale funzione di fresatura. All'estremità anteriore del mandrino è montato un sistema di fissaggio della frizione a denti curvi, che lo rende adatto anche alle operazioni di tornitura. La tavola rotante (asse C) è integrata con una tavola rettangolare con scanalature a T, che consente di ospitare pezzi più grandi. La tavola rotante è supportata da un sistema di cuscinetti idrostatici che consente un'elevata velocità di rotazione fino a 600 giri/min, con funzione di tornitura.
