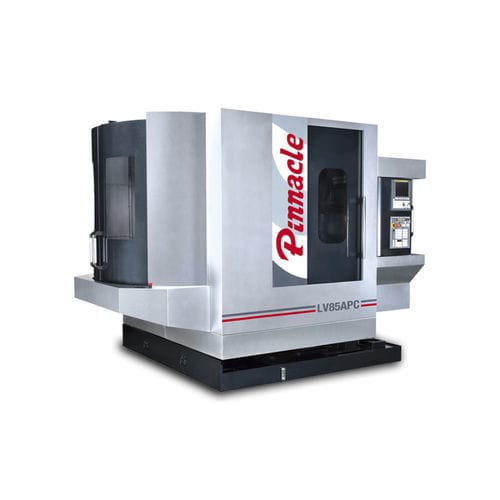

Centro di lavoro CNC 3 assi LV85APCverticaleBT 4024 utensili
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Testa del mandrino
- BT 40
- Numero di utensili
- 24 utensili, 30 utensili
- Altre caratteristiche
- ad alta velocità, ad alta prestazione, ad alta produttività, a presa diretta, ad alta potenza, ad alta rigidità, con cambia utensile automatico
- Corsa X
850 mm
(33,46 in)- Corsa Y
520 mm
(20,47 in)- Corsa Z
560 mm
(22,05 in)- Velocità di rotazione
Min.: 40 rpm
(251 rad.min-1)Max.: 15.000 rpm
(94.248 rad.min-1)- Potenza
5,5 kW, 7,5 kW
(7,48 hp, 10,2 hp)- Velocità di avanzamento asse X
32 m/min
- Velocità di avanzamento asse Y
32 m/min
- Velocità di avanzamento asse Z-Not Tr-
32 m/min
- Carico massimo del piano di lavoro
300 kg
(661 lb)- Peso massimo utensili
8 kg
(17,6 lb)- Peso totale
6.800 kg
(14.991,43 lb)- Lunghezza totale
3.300 mm
(129,9 in)- Larghezza massima
4.000 mm
(157,5 in)- Altezza totale
2.900 mm
(114,2 in)
Descrizione
Il centro di lavoro Pinnacle LV-85APC, dotato di caratteristiche eccellenti, offre risultati perfetti e una maggiore produttività quando lavora in combinazione con il cambiapellet automatico. Il meccanismo di rotazione idraulico è caratterizzato da operazioni veloci, stabili e fluide. Grazie al suo design eccezionale, l'APC offre le migliori prestazioni nel corso della vita. Se si considera l'aumento dell'efficienza e la riduzione dei costi, il centro di lavoro Pinnacle LV-85APC è davvero la scelta migliore.
Caratteristiche
Attacco mandrino ISO40
Velocità mandrino 8.000 giri/min, 10.000 giri/min (opzione)
Asse X, Y e Z lineare
Accessori
Soffiaggio d'aria attraverso il mandrino
Getto d'aria per il pezzo in lavorazione (naso)
Sistema di lavaggio del refrigerante
Paraspruzzi completo
Sistema di lubrificazione automatica centralizzata
Lampada di lavoro
Luce di stato operativa
Sistema di raffreddamento
Pistola pneumatica e pistola ad acqua
Volantino MPG
Scambiatore di calore
Interfaccia RS-232
Maschiatura rigida
Raffreddatore olio mandrino
Attrezzi di regolazione e scatola
Bulloni e cuscinetti di livellamento
Manuale di funzionamento e programmazione
Sistema di controllo
MITSUBISHI M80 / M830
FANUC 0i-MF / 31i-MB
HEIDENHAIN TNC620 / TNC640
SIEMENS 828D / 840D
FAGOR 8055i Plus / 8060FL / 8060
---
Cataloghi
Nessun catalogo è disponibile per questo prodotto.
