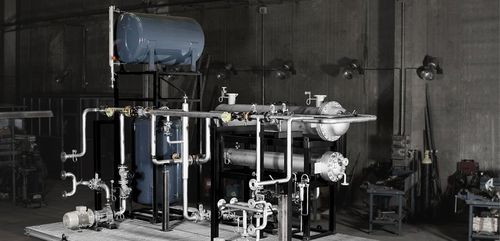

Vaso di espansione D-2 1 1 0

I nostri serbatoi di espansione sono progettati e prodotti secondo il codice di progettazione Ad Merkblätter e il timbro U della Sezione VIII, Divisione I, dell'ASME. La versione normale di questi serbatoi si collega al serbatoio di raccolta dell'olio di calore senza pressurizzazione. Il volume di questi serbatoi di espansione dipende da tre fattori: il tipo di fluido termovettore, la temperatura del circuito e il volume totale dell'impianto. Per un corretto dimensionamento del volume del serbatoio, consultare il nostro ufficio tecnico. I nostri serbatoi sono dotati di un interruttore di livello collegato all'armadio di controllo del riscaldatore che emette un allarme generale di arresto quando il livello è insufficiente. Il serbatoio è inoltre dotato di un livello visivo a foglio magnetico laterale facilmente visibile da qualsiasi punto. Questi serbatoi hanno anche tutta la strumentazione, le valvole e i tubi associati e sono quindi pronti per il montaggio. In assenza di pressurizzazione con azoto, in genere si consiglia di installarli a circa 2 metri sopra il punto più alto dell'impianto. I serbatoi di espansione Pirobloc sono inoltre dotati di una valvola di sicurezza per lo scarico che porta al serbatoio di raccolta, una valvola rompivuoto e un'altra valvola di scarico. Il volume del vaso di espansione si basa sul volume totale del circuito di riscaldamento, sulle temperature di esercizio e sul tipo di impianto di riscaldamento, dalle temperature di esercizio e dal tipo di fluido utilizzato. Specifiche tecniche Caratteristiche principali Design orizzontale Pressione di progetto: 10 bar Temperatura: 260°C Il materiale di costruzione dei vasi di espansione è ASTM A 516 Gr. 60 Spessore totale di corrosione 3 mm. Sono dotati di un passo d'uomo da 150 lb 24" e di una presa d'azoto per la pressurizzazione e l'inertizzazione del circuito. Comprendono tutte le valvole di controllo e i trasmettitori di pressione per la regolazione del campo di frazionamento. Opzioni Pressurizzazione con azoto Isolamento termico Versione ATEX
