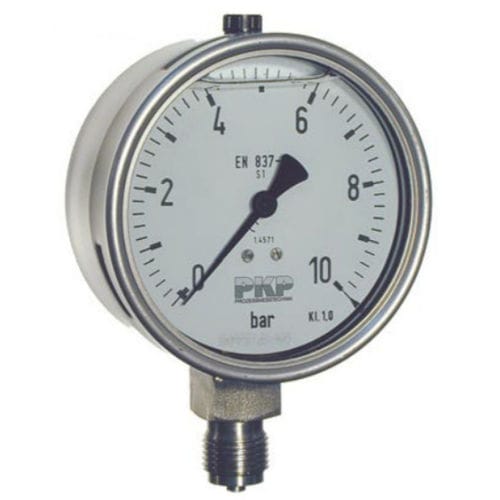

Manometro con quadrante PMR04

filettatoin ottonein acciaio inossidabile

I manometri a tubo Bourdon della serie PMR04 possono essere forniti nelle versioni in ottone o in acciaio inox, con manometri pieni o non pieni. Un tubo di ottone o di acciaio inossidabile, trafilato a spirale e riempito con il fluido o il gas da monitorare, si deforma in misura dipendente dalla pressione esercitata dal fluido o dal gas. Il movimento risultante della bobina viene trasmesso a un meccanismo indicatore con display graduato. Questo movimento può essere smorzato mediante un liquido di riempimento, disponibile come opzione, in modo che le vibrazioni abbiano un impatto molto minore sulla precisione e sulla stabilità della lettura. Le proprietà lubrificanti naturali di questo liquido di riempimento riducono inoltre l'usura delle parti mobili, l'ingresso di gas caustici/corrosivi e l'accumulo di condensa. La versione in acciaio inox consente di misurare la pressione anche dei liquidi e dei gas più caustici. Questi manometri sono dotati di un attacco filettato sul fondo o sul retro. Possono anche essere dotati di fino a quattro contatti di soglia o di un trasmettitore per la trasmissione a distanza del valore misurato. Applicazioni tipiche I misuratori a tubo Bourdon sono utilizzati in tutto il settore industriale e sono particolarmente adatti per effettuare misure in luoghi dove non è disponibile l'alimentazione elettrica. I manometri a tubo di Bourdon modello PMR04, con elemento reattivo in ottone, sono spesso utilizzati in macchinari e impianti industriali, su pompe, compressori o centrali termiche a blocco (BTTP), poiché in queste applicazioni devono soddisfare solo requisiti minimi di resistenza agli effetti dei fluidi monitorati. Al contrario, i manometri a tubo Bourdon PMR04 in acciaio inossidabile sono progettati per resistere a
