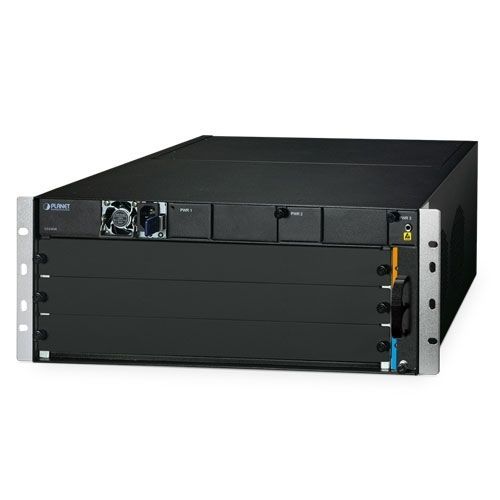

Case per PC per rack CS-6303R

4U3 slotad alte prestazioni

Eccezionale flessibilità e alte prestazioniLo switch chassis Core Layer Routing PANET CS-6303R è stato progettato appositamente per applicazioni di rete di grandi dimensioni, come imprese, campus, comunità, ISP e reti di data center, in cui sono richieste configurazione flessibile, grande capacità, alta densità, elevata affidabilità e gestione avanzata del traffico.Il CS-6303R è uno switch chassis ad alta densità costruito con tre slot per moduli e un alimentatore ridondante. Offre una grande flessibilità delle porte per l'implementazione della rete, grazie alla possibilità di combinare vari moduli di gestione e switch. Ad esempio, un modulo di gestione può funzionare con due moduli switch, oppure due moduli di gestione possono lavorare insieme per eseguire il backup del sistema. I moduli disponibili per lo chassis switch CS-6303R sono elencati di seguito:VoceCS-6303RTotale slot dei moduli3Slot di gestione2 (slot 2 e 3)Slot di switch2 (slot 1 e 2)Slot di alimentazione3Capacità totale delle porteMax. 10/100/1000BASE-T120Max. porte SFP 1000BASE-X120Max. porte SFP+ 10G40Max. porte QSFP+ 40G8Max. Porte GPON48Posizionato come switch di livello core, il CS-6303R è ideale per le reti di grandi dimensioni e le reti metropolitane IP, in quanto fornisce funzioni intelligenti e sicure avanzate e offre prestazioni e flessibilità elevate.Prestazioni scalabili 10-Gigabit e 40-GigabitLo chassis switch CS-6303R offre connettività Gigabit, 10-Gigabit e 40-Gigabit Ethernet in una piattaforma modulare altamente flessibile e resiliente. Con un'elevata capacità di commutazione, supporta l'inoltro L2/L3 wire-speed e alte prestazioni di routing per i protocolli IPv4 e IPv6. L'architettura modulare scalabile e flessibile supporta prestazioni di inoltro fino a 1,47Tbps in un singolo sistema. Sono ideali per il livello core dei campus, delle reti aziendali e per il livello di aggregazione delle reti metropolitane IP e delle reti wide area.Ricchi protocolli di rete multilivelloIl CS-6303R è dotato di una funzione gestita Layer 3 completa con protocolli e applicazioni completi per facilitare la rapida implementazione e gestione dei servizi sia per le reti L2 che L3 tradizionali. Supporta protocolli di routing avanzati, tra cui RIP, RIPng, OSPFv2 e OSPFv3.Forte multicastIl CS-6303R supporta numerose funzioni multicast. Nel livello 2, è dotato di snooping IPv4 IGMPv1/v2/v3 e snooping IPv6 MLD v1/v2. Con il Multicast VLAN Register (MVR), è possibile avere funzioni di controllo dei ricevitori/mandanti multicast e di rilevamento delle sorgenti multicast illegali. Nel livello 3, è dotato di PIM-DM, PIM-SM e PIM-SSM che lo rendono ideale per qualsiasi rete robusta.Supporto IPv6 completoIl CS-6303R supporta le tecnologie IPv4-to-IPv6, tra cui il tunnel IPv4 manuale/automatico, il tunnel IPv6-to-IPv4 e il tunnel Intra-Site Automatic Tunnel Addressing Protocol (ISATAP). Supporta in modo completo IPv6 Neighbor Discovery, DHCPv6, Path MTU Discovery, Telnet basato su IPv6, SSH e ACL, soddisfacendo le esigenze di gestione dei dispositivi di rete IPv6 e di controllo dei servizi.Alta affidabilitàI componenti chiave del CS-6303R sono il modulo di gestione, il sistema di alimentazione, il sistema di ventole e il design di alimentazione ridondante. Tutti i moduli del sistema supportano la sostituzione a caldo e la commutazione continua senza intervento manuale.Il CS-6303R supporta l'aggiornamento del software in servizio (ISSU) e il Graceful Restart (GR) per i protocolli di routing OSPF e BGP, garantendo l'inoltro ininterrotto dei dati utente durante l'aggiornamento del sistema. Supporta inoltre il Bidirectional Forwarding Detection (BFD), che consente il rilevamento dei guasti e il ripristino del servizio in pochi secondi grazie all'integrazione con il protocollo Layer 2 o Layer 3.Anello ridondante, recupero rapido per le applicazioni di rete criticheIl CS-6303R supporta un meccanismo di protezione ridondante e dispone di una forte e rapida capacità di auto-recupero per prevenire interruzioni e intrusioni esterne. Incorpora il protocollo VRRP (Virtual Router Redundancy Protocol) di livello 3 e la tecnologia MSTP (Multiple Spanning Tree Protocol) di livello 2 dello Spanning Tree Protocol IEEE 802.1s nella rete del cliente per migliorare l'affidabilità e i tempi di attività del sistema. In una semplice rete ad anello, il tempo di ripristino può essere inferiore a 50 ms per riportare rapidamente la rete al normale funzionamento.Gestione centralizzata dello stack hardwareIl CS-6303R può essere utilizzato per costruire una struttura virtualmente logica, fornendo alle aziende, ai service provider e alle telecomunicazioni un controllo flessibile sulla densità delle porte, sugli uplink e sulle prestazioni dello stack di switch. Gli switch dello chassis possono essere collegati in un anello per la ridondanza, garantendo l'integrità dei dati anche in caso di guasto di uno switch dello stack. È anche possibile scambiare gli switch a caldo senza interrompere la rete, semplificando notevolmente il processo di aggiornamento della LAN per soddisfare le crescenti esigenze di larghezza di banda.Potente sicurezza dal livello 2 al livello 4Il CS-6303R offre una lista di controllo degli accessi (ACL) completa dal livello 2 al livello 4 per garantire la sicurezza ai margini. Può essere utilizzato per limitare l'accesso alla rete negando i pacchetti in base all'indirizzo IP di origine e di destinazione, alle porte TCP/UDP o alle applicazioni di rete tipiche definite. Il meccanismo di protezione comprende anche l'autenticazione 802.1x basata su porte e MAC di utenti e dispositivi. La funzione VLAN privata impedisce la comunicazione tra le porte edge, garantendo la privacy degli utenti.Protezione avanzata della rete IPIl CS-6303R offre anche le funzioni DHCP Snooping, IP Source Guard e Dynamic ARP Inspection per prevenire gli attacchi di snooping IP e scartare i pacchetti ARP con indirizzi MAC non validi. Gli amministratori di rete possono ora costruire reti aziendali altamente sicure con tempi e sforzi notevolmente inferiori rispetto al passato.Qualità del servizio migliorataIl CS-6303R supporta pienamente il modulo DiffServ, consentendo agli utenti di specificare la larghezza di banda della coda su ciascuna porta. Sono inoltre disponibili le pianificazioni WRR, SP e SWRR. Lo chassis switch supporta la sicurezza delle porte per abilitare CoS, DSCP, precedenza IP e priorità di porta affidabili. Gli utenti possono modificare i valori DSCP e CoS dei pacchetti in modo da classificare il traffico per porta, VLAN, DSCP, precedenza IP e tabella ACL. Gli utenti possono anche modificare i valori DSCP e di precedenza IP dei pacchetti per allocare diverse larghezze di banda per voce, dati e video, personalizzando diversi livelli di qualità del servizio.Gestione efficiente e sicuraPer una gestione efficiente, il CS-6303R è dotato di interfacce di gestione console, Web e SNMP.Con l'interfaccia di gestione integrata basata su Web, lo chassis switch offre una struttura di gestione e configurazione facile da usare e indipendente dalla piattaforma.Per la gestione basata su testo, è possibile accedere tramite Telnet e la porta console. Per ridurre i tempi di apprendimento del prodotto, lo chassis switch offre comandi simili a quelli di Cisco tramite Telnet o la porta della console e il cliente non deve imparare nuovi comandi da questi switch. Per il software di monitoraggio e gestione basato su standard, offre una connessione SNMPv3 che cripta il contenuto dei pacchetti a ogni sessione per una gestione remota sicura.Inoltre, lo chassis switch offre una gestione remota sicura supportando le connessioni SSHv2, TLSv1.2 e SSLv3 che crittografano il contenuto dei pacchetti in ogni sessione.Design dell'alimentatore estraibile per una maggiore flessibilitàIl CS-6303R è dotato di un alimentatore estraibile da 100-240 V CA, che consente agli utenti di sostituire facilmente il modulo di alimentazione. Inoltre, lo chassis switch riserva due slot di alimentazione di riserva sul pannello frontale, consentendo agli utenti di installare un secondo alimentatore CA o CC per la ridondanza. Le opzioni di alimentazione CA e CC sono intercambiabili. Il sistema di alimentazione ridondante è stato progettato specificamente per soddisfare le esigenze delle strutture high-tech che richiedono la massima integrità dell'alimentazione.GPON scalabile ad alte prestazioni per applicazioni FTTxIl modulo OLT (Optical Line Terminal) GPON CS6-16PON4C4S4X di PANET è composto da 16 porte GPON, quattro porte combo TP/SFP Gigabit, quattro porte SFP Gigabit, quattro porte SFP+ 10G e una porta di gestione. È conforme alle norme ITU-T G.984/G.988 e soddisfa i requisiti tecnici degli OLT GPON per l'accesso alla rete. È facile installare e mantenere una distribuzione GPON con un massimo di 1024 dispositivi ONU e HGU, fornendo soluzioni GPON altamente efficaci e una gestione conveniente per le reti a banda larga in fibra ottica. Offre un'elevata larghezza di banda fino a 2,5 Gbps in downstream e 1,25 Gbps in upstream, una copertura a lunga distanza fino a 20 km tra i nodi dell'apparecchiatura e flessibilità nell'implementazione della rete. Si tratta di una tecnologia di accesso conveniente che fornisce una rete affidabile e scalabile per applicazioni di servizi triple-play, come HDTV, IPTV, voice-over-IP (VoIP) e multimedia.Caratteristiche principali3 slot per moduli aperti: Fino a 2 moduli di gestione (Slot 2 e Slot 3), fino a 2 moduli di commutazione (Slot 1 e Slot 2)Moduli di commutazione sostituibili a caldo1 interfaccia console seriale RJ45 sul modulo di gestione per la gestione e l'impostazione di base dello switchPorta GMT sul modulo di gestione per l'accesso al server HTTPSistema di alimentazione ridondante3 slot di alimentazione100~240 V CA e 36-72 V CCRidondanza dell'alimentazioneProtezione contro i guasti di alimentazione ridondante attivo-attivoBackup di guasti di alimentazione catastrofici su un alimentatoreCaratteristiche di routingIPv4 Il protocollo di routing supporta RIP v1/v2, OSPFv2 e BGP4IPv6 Il protocollo di routing supporta RIPng, OSPFv3 e BGP4+L'interfaccia di routing offre la modalità di routing VLANPolicy-based Routing (PBR) per IPv4Protocollo VRRP per la distribuzione ridondante del routingSupporta la ridistribuzione dei percorsiCaratteristiche di routing multicastSupporta i protocolli di routing multicast: PIM-DM, PIM-SM, PIM-SSMSSupporta IGMP v1/v2/v3Funzioni di livello 2Supporta VLAN: VLAN basate su tag IEEE 802.1Q, Provider Bridging (VLAN Q-in-Q, IEEE 802.1ad), GVRP per la gestione dinamica delle VLAN, VLANS privateSupporta Link Aggregation: 802.3ad Link Aggregation Control Protocol (LACP), Cisco ether-channel (trunk statico)Supporta Spanning Tree Protocol: STP, IEEE 802.1D, RSTP, IEEE 802.1w, MSTP, IEEE 802.1sPort mirroring, Loop protection, LLDP, Ethernet OAM 802.3ah/802.1ag/ITU-Y.1731Quality of ServiceIngress shaper e egress rate limit per port bandwidth control8 code prioritarie su tutte le porte dello switch: IEEE 802.1p CoS/DSCP/Precedenza, ID VLAN, Qo in ingresso e in uscita basato su policySMulticastSupporta IPv4 IGMP snooping v1, v2 e v3Supporta IPv6 MLD snooping v1 e v2Supporta la modalità QuerierMVR (Multicast VLAN Registration)SicurezzaAutenticazione: Autenticazione di accesso alla rete basata su porta IEEE 802.1x, client RADIUS integrato, autenticazione di accesso degli utenti RADIUS/TACACS+Lista di controllo degli accessi: ACLDHCP Snooping basato su IP, MAC, tempo, ispezione ARP dinamica, IP Source GuardGestioneGestione IPv4 e IPv6 a doppio stack Interfacce di gestione dello switch: Console e Telnet CLI, Web HTTP, SNMP v1/v2/v3, SSHv2, SSLv3, TLSv1.2Gestione SNMP: Quattro gruppi RMON, trap SNMP per interfaccia Link Up/DownClient TFTP integrato, BOOTP e DHCP per l'assegnazione dell'indirizzo IPManutenzione del sistema: Caricamento/scaricamento del firmware via HTTP, pulsante di reset, doppia immagineFunzioni DHCP: DHCP Relay, DHCP Option 82, DHCP ServerControllo dei livelli di privilegio dell'utente, NTP e SNTP, Diagnostica di rete: SFP-DDM, ping IP remoto ICMP, allarme remoto Syslog, Log di sistemaGestione dello stackVirtualizzazione di più switch CS-6303R integrati in un unico dispositivo logicoGestione dello stack di indirizzi IP, che supporta fino a 2 unità hardware impilate insiemeL'architettura di stacking supporta la modalità Ring di ridondanzaSpecifiche (estratto)Numero totale di slot: 3Max. Modulo di gestione: 2 (slot 2 e 3), ridondanza di controllo dual master e ripristino automaticoMax. Modulo switch: 2 (slot 1 e 2)Numero di alloggiamenti per l'alimentazione: 3Numero di vassoi per ventole: 1, collegabile a caldo (2 ventole assiali)Dimensioni (L x P x A): 482,6 x 376,2 x 178,2 mm (con kit di montaggio a rack) altezza 4UPeso: 11 kg (vuoto), 14,4 kg (chassis con 1 modulo di alimentazione CA e 1 modulo di gestione)Requisiti di alimentazione: CA: Ingresso 100-240V~, 5A Max 50~60 Hz; CC: Ingresso 36-72V, 12,7A MaxConsumo di energia: <350W
