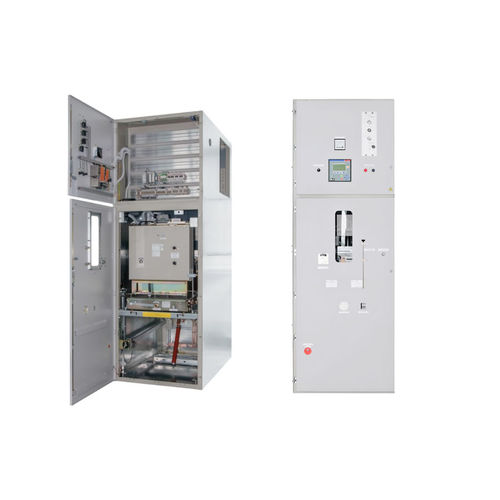

Quadro di distribuzione AC

a media tensionea vuotoindustriale

27.i quadri elettrici da 5 kV in c.a. garantiscono affidabilità e continuità dell'alimentazione, sicurezza operativa e facilità di manutenzione. 27.i quadri elettrici da 5 kV in c.a. sono sviluppati, prodotti e testati in conformità con gli elevati requisiti degli standard internazionali IEC 62271-1 e IEC 62271-200. Caratteristiche principali: design industriale ergonomico; facile accesso a tutti i gruppi funzionali delle apparecchiature; possibilità di controllo manuale dell'apparecchiatura incorporata nel quadro quando le porte degli scomparti sono chiuse; manutenzione su un solo lato; interruttore in vuoto installato sul carrello; serranda scorrevole per la sicurezza della manutenzione. Vantaggi principali: protezione contro il contatto accidentale con parti sotto tensione sicurezza di manutenzione grazie al meccanismo dell'otturatore e al sistema di interblocco, che esclude l'intervento di personale non autorizzato; resistenza all'arco interno; applicazione di unità di controllo e protezione a microprocessore dei principali produttori mondiali, corrispondenti agli standard ANSI e IEC. Campi di applicazione: 27.i quadri elettrici da 5 kV in c.a. sono destinati alla ricezione e alla distribuzione di energia elettrica in c.a. con frequenza di 50 Hz nelle sottostazioni di trazione ferroviaria. Gli interruttori automatici sottovuoto per interni sono progettati per una tensione nominale di 27,5 kV e una corrente nominale di 1250 A. Gli interruttori automatici richiedono poca manutenzione. Si raccomanda di effettuare un'ispezione visiva e una pulizia periodica delle parti isolanti e di ingrassare il meccanismo di azionamento. È possibile controllare l'interruttore manualmente premendo i pulsanti o elettricamente (meccanismo di sgancio). L'azionamento dell'attuatore ricarica il meccanismo di accumulo di energia della molla a spirale dopo l'intervento. Oltre ai meccanismi di sgancio, il modulo di commutazione comprende anche interblocchi. L'ultima operazione di commutazione è sempre lo spegnimento.
