Quadro di distribuzione autonomo RU-825LR

compattobusbar

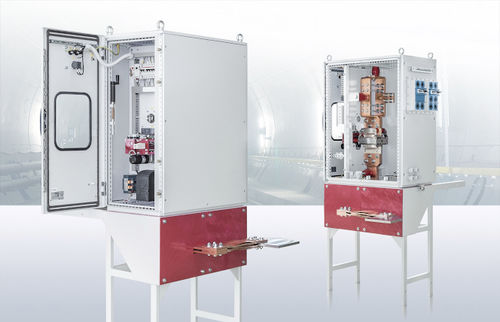

I quadri RU-825LR con sezionatore di linea sono forniti per la chiusura e l'apertura delle parti morte della metropolitana a 825 V in galleria e nei depositi. Forniscono una commutazione della linea di alimentazione a 825 V con corrente nominale di 4000 A. Sono costituiti da due scomparti: scomparto con sezionatore e ponticello di potenza; scomparto di controllo e azionamento del sezionatore. Sulla porta del vano di controllo si trova uno sportello per l'osservazione visiva del funzionamento del sezionatore. Nella parte superiore della porta è installato un piccolo armadietto con i pulsanti di controllo del sezionatore e l'interruttore di illuminazione. L'armadietto è dotato di una porta con serratura a forma di maniglia a chiave libera. Esistono diverse varianti di armadietti a seconda del numero e della posizione dei cavi di alimentazione collegati e delle sbarre collettrici in ingresso e in uscita. Il collegamento dei cavi di alimentazione al sezionatore avviene tramite morsetti per cavi e speciali guarnizioni marine a pressione. Le guarnizioni a pressione garantiscono un elevato livello di tenuta in condizioni di funzionamento delle apparecchiature nelle gallerie della metropolitana. Il collegamento della sbarra di alimentazione al sezionatore avviene dal basso attraverso un foro nel pannello isolante installato sul fondo. È possibile controllare il sezionatore in modalità locale o remota. Progettazione climatica e categoria di ubicazione: per deposito (installazione esterna); per gallerie (installazione interna).
