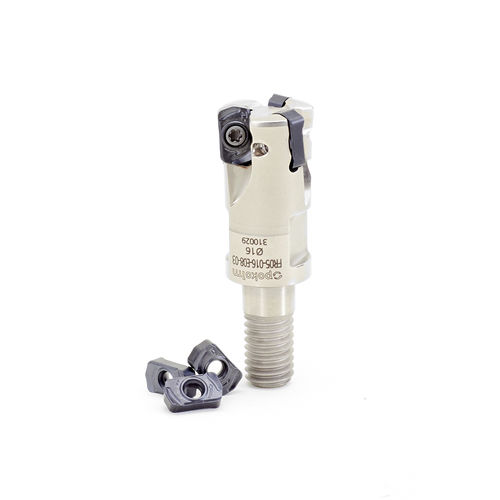

Fresa a inserti multitaglienti Fourworx®

con inserti negativia spianarea immersione

Panoramica
Le frese a inserti Fourworx® sono frese ad alto avanzamento progettate per sgrossatura e finitura media su diversi materiali. Geometrie dedicate di utensile e inserti riducono le sollecitazioni sull’utensile e consentono elevata produttività anche su macchine meno rigide. Il sistema è adatto a lavorazioni bagnate e a secco, su componenti instabili o in cavità profonde.

Inserti indexabili
Gli inserti offrono quattro taglienti, un collarino di rinforzo attorno alla sede della vite e una sede negativa per maggiore stabilità. I bordi esterni smussati proteggono dagli scheggiamenti e una gola truciolo 3D ottimizza l’evacuazione dei trucioli per un taglio regolare. Un raggio di angolo di 1 mm assicura stabilità al diametro esterno anche ad alte velocità di avanzamento.

Corpo utensile e raffreddamento
Il corpo della fresa utilizza sedi inserti negative incassate che garantiscono elevata stabilità dei denti e lunga vita utensile. Realizzato con oltre l’80% di acciaio riciclato e una lega speciale per durabilità e resistenza alla corrosione. L’alimentazione interna del refrigerante è di serie per garantire l’evacuazione dei trucioli nelle cavità profonde e aumentare l’affidabilità del processo.

Tipi di lavorazione

• Fresatura di facce
• Entrata angolata (ramping)
• Fresatura elicoidale
• Fresatura di tasche
• Fresatura di scanalature
• Fresatura di angoli vivi

Punti di forza

• Quattro taglienti per inserto per alta economicità
• Bordi esterni smussati che proteggono gli inserti da scheggiature
• Collarino di rinforzo attorno alla sede della vite per vita utensile prolungata
• Sede inserto negativa per elevata stabilità e taglio molto regolare

Caratteristiche

• Quattro taglienti per inserto
• Gola truciolo 3D per ottimale evacuazione trucioli
• Elevato numero di denti su diametri molto piccoli
• Corpo utensile realizzato con >80% di acciaio riciclato
• Lega speciale per durabilità e resistenza alla corrosione
• Adatta a componenti instabili e cavità profonde grazie al comportamento di taglio regolare

Materiali
Fourworx® fresano agevolmente acciaio, acciaio inox, leghe speciali/alta temperatura e leghe di titanio; applicazioni secondarie: ghisa e alcuni materiali temprati.

Specifiche tecniche

• Marca: Pokolm
• Modello: Fourworx®
• Tipo di utensile: fresa a inserti indexabili ad alto avanzamento
• Diametri disponibili: Ø16–42 mm
• Diametro minimo (Ø16 mm): impiega 3 inserti
• Profondità di taglio massima (ap): fino a 0,75 mm
• Avanzamento indicativo: fz = 1,2 mm/tagliente
• Geometria inserti: 4 taglienti per inserto; bordi esterni smussati; collarino di rinforzo attorno alla sede della vite; sede negativa; gola truciolo 3D; raggio angolare 1 mm
• Corpo utensile: >80% acciaio riciclato; lega speciale per durabilità e resistenza alla corrosione
• Raffreddamento: alimentazione interna del refrigerante di serie
• Adatto per: acciai (varie qualità), acciai inox, leghe speciali/alta temperatura, leghe di titanio; secondario: ghisa; alcuni materiali temprati
• Condizioni di lavorazione: lavorazione bagnata e a secco; componenti instabili; cavità profonde
