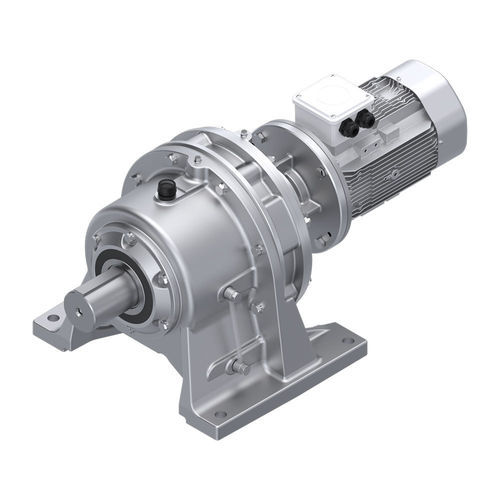

Motoriduttore cicloidale PCD

ad assi paralleliad albero pienoappoggiato

L'uso di riduttori della serie cicloidale nel campo della trasmissione di potenza soddisfa le esigenze di compattezza, alta ingranaggio, piccole dimensioni e affidabilità del prodotto. La caratteristica più importante della serie PCD, che ha un design diverso dalle scatole di ingranaggi tradizionali, è che gli elementi di trasmissione trasmettono il movimento rotolando l'uno sull'altro, invece del movimento di attrito degli ingranaggi tra loro come negli ingranaggi normali. - Unità con ingresso e uscita ad asse parallelo. - Collegato con piedi, opzioni di corpo - La cassa ha una struttura rigida ed è adatta per il trasferimento di calore. - È offerto con un albero solido. - I calcoli di resistenza del sistema sono effettuati in conformità con gli standard DIN, ISO e NIEMANN. - Possono essere offerte diverse opzioni di ingresso (accoppiato al motore, PAM, W, C-face). - I dischi sono realizzati in 100 Cr6, i corpi sono realizzati in materiale GG25. - Ci sono diverse posizioni di montaggio; orizzontale e verticale - La fase singola fino al caso 612 è lubrificata con grasso e i corpi tra 613 e 620 sono lubrificati con bagno d'olio, - I corpi a doppia fase 607/07…618/10 sono lubrificati con grasso e i corpi 616/11…627/19 sono lubrificati con bagno d'olio. - Possono essere considerate richieste speciali dei clienti. Specifiche tecniche: - Serie: PCD - Tipo: Unità di ingranaggi cicloidali - Ingresso/Uscita: Asse parallelo - Montaggio: Posizioni orizzontali e verticali - Materiale: Dischi - 100 Cr6, Corpi - GG25 - Lubrificazione: Grasso (fase singola fino al caso 612, fase doppia 607/07…618/10), Bagno d'olio (fase singola 613–620, fase doppia 616/11…627/19) - Conformità: Standard DIN, ISO, NIEMANN - Gamma di potenza: 0.12–95 kW - Gamma di coppia: 3–74490 Nm - Gamma di rapporto: 6–7569
