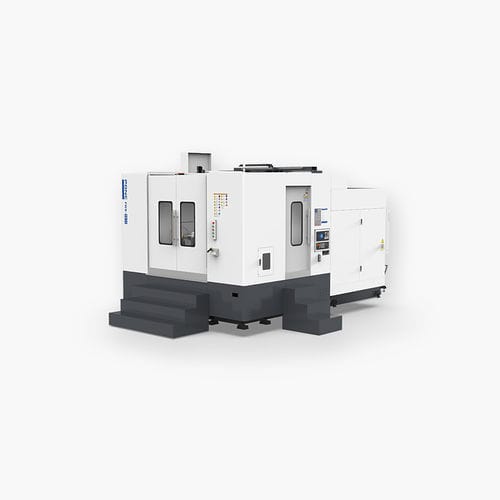

Centro di lavoro CNC orizzontale PWB-15113 assi5 assiper ghisa
Aggiungi ai preferiti
Confronta con altri prodotti
Vuoi acquistare direttamente?
Vai sul nostro Shop.
Caratteristiche
- Numero di assi
- 3 assi, 5 assi
- Orientazione del mandrino
- orizzontale
- Materiale lavorato
- per ghisa, per acciaio inossidabile, per alluminio
- Struttura
- a montante mobile
- Testa del mandrino
- BT 50, CAT50, SK50
- Numero di utensili
- 30 utensili
- Altre funzioni
- di fresatura, di foratura, di maschiatura
- Applicazioni
- per l'industria automobilistica, per il settore aeronautico, per pezzi di grandi dimensioni, per l'industria degli stampi
- Altre caratteristiche
- compatto, di alta precisione, ad alta rigidità
- Corsa X
1.615 mm
(63,58 in)- Corsa Y
1.100 mm
(43,31 in)- Corsa Z
650 mm
(25,59 in)- Velocità di rotazione
10.000 rpm
(62.832 rad.min-1)- Potenza
20 kW, 54 kW
(27,19 hp, 73,42 hp)- Velocità di avanzamento asse X
15.000 mm/min
(9,84 in/s)- Velocità di avanzamento asse Y
15.000 mm/min
(9,84 in/s)- Velocità di avanzamento asse Z-Not Tr-
15.000 m/min
- Carico massimo del piano di lavoro
Max.: 1.000 kg
(2.205 lb)- Peso massimo utensili
Max.: 25 kg
(55,1 lb)- Tempo per cambio utensile
4 s
- Peso totale
28.000 kg
(61.729,43 lb)- Lunghezza totale
7.850 mm
(309,1 in)- Larghezza massima
4.490 mm
(176,8 in)- Altezza totale
4.200 mm
(165,4 in)
Descrizione
1.Tavola girevole a culla A/C a cinque assi, un solo serraggio per completare la lavorazione multi-faccia.
2.mandrino motorizzato a grande coppia da 240 Nm con velocità massima di 10.000 giri/min.
3.Applicato alla lavorazione di fusioni in alluminio e ferro, come parti di pressofusione automobilistica, scatole di pressofusione, parti multi-cavità, ecc.
MAGAZZINO UTENSILI -
Tipo - / -
Tipo a disco
VELOCITÀ DI AVANZAMENTO DEGLI ASSI -
Asse X/Y/Z Velocità di avanzamento di taglio -
mm/min
15000
COPERTURA -
Protezione della macchina - /
Copertura completa con coperchio superiore
Protezione delle guide di scorrimento - /
Copertura avvolgibile
SPECIFICHE MECCANICHE -
Pressione pneumatica richiesta - kg/cm² - 6
sistema cnc - / -
SIEMENS 828D
---
