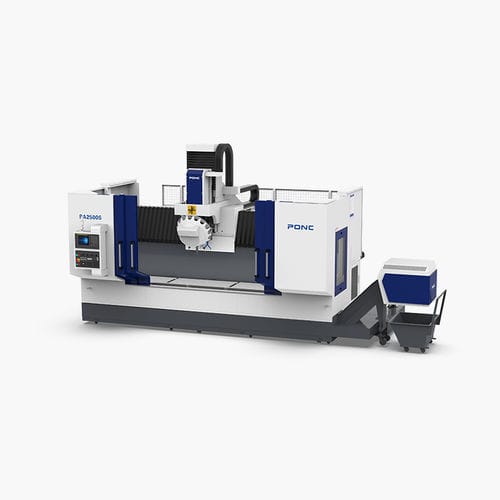

Centro di lavorazione per profilati 3 assi PA Seriesverticaleper acciaioper alluminio
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- verticale
- Materiale lavorato
- per alluminio, per acciaio
- Testa del mandrino
- BT 30
- Altre funzioni
- di foratura, di fresatura, di maschiatura
- Applicazioni
- per porte e finestre, per l'industria automobilistica
- Altre caratteristiche
- ad alta velocità, ad alta prestazione, ad alta produttività, ad alta velocità, con bloccaggio pneumatico, di alta precisione
- Corsa X
Max.: 6.900 mm
(271,65 in)2.500 mm
(98,43 in)Min.: 2.500 mm
(98,43 in)- Corsa Y
400 mm
(15,75 in)- Corsa Z
400 mm
(15,75 in)- Velocità di rotazione
12.000 rpm
(75.398 rad.min-1)- Potenza
Max.: 11 kW
(14,96 hp)Min.: 5,5 kW
(7,48 hp)- Velocità di avanzamento asse X
Max.: 15.000 mm/min
(9,84 in/s)- Velocità di avanzamento asse Y
Max.: 15.000 mm/min
(9,84 in/s)- Velocità di avanzamento asse Z-Not Tr-
Max.: 15.000 mm/min
(9,84 in/s)- Precisione di collocamento
0,015 mm, 0,02 mm, 0,03 mm
(0,00059 in, 0,00079 in, 0,00118 in)- Ripetibilità
0,01 mm
(0,00039 in)- Peso totale
7.000 kg, 8.000 kg
(15.432,36 lb, 17.636,98 lb)- Lunghezza totale
4.100 mm, 7.700 mm
(161,4 in, 303,1 in)- Larghezza massima
3.300 mm, 3.500 mm
(129,9 in, 137,8 in)- Altezza totale
2.820 mm
(111 in)
Descrizione
1. L'adozione di una struttura a letto alto impedisce efficacemente che i detriti d'acqua schizzino all'esterno dell'apparecchiatura e protegge efficacemente parti importanti come le guide e le aste delle viti, migliorando la durata e l'affidabilità dell'apparecchiatura;
2.Il modello 2500 è dotato di serie dell'azionamento della vite dell'asse X e di un armadio di controllo integrato (fisso) per soddisfare la richiesta di una maggiore precisione di lavorazione. La velocità raggiunge i 50 m/min e l'apparecchiatura offre prestazioni dinamiche superiori e un'accelerazione più elevata;
3. La parte inferiore del banco di lavoro è progettata con un'ampia superficie inclinata per la rimozione dei trucioli, rendendo più agevole la pulizia e la rimozione dei trucioli;
4. Ampiamente utilizzato nella lavorazione di parti di profilo come apparecchi elettronici, arredi domestici personalizzati e cornici di profili in alluminio.
RIVISTA DI UTENSILI
Tipo - / -
Tipo UFO
VELOCITÀ DI AVANZAMENTO DEGLI ASSI
Asse X/Y/Z Velocità di avanzamento di taglio -
mm/min
15000
SISTEMA DI LUBRIFICAZIONE E RAFFREDDAMENTO
Sistema di lubrificazione - /
Automatico
Sistema di raffreddamento - /
Raffreddamento ad acqua
SPECIFICHE MECCANICHE
Pressione pneumatica richiesta - kg/cm² - 6
sistema cnc - / -
SIEMENS/FANUC
---
