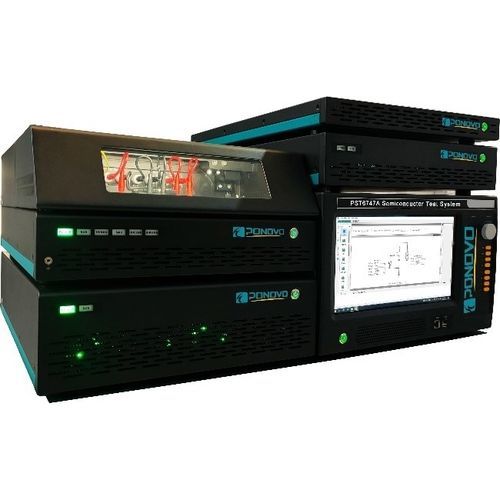

Impianto per prove elettrico PST6747A

di correntedi tensioneresistenza elettrica

Il sistema di collaudo dei semiconduttori PST6747A è uno strumento professionale per la misurazione e l'analisi dei parametri statici dei dispositivi semiconduttori di potenza, in grado di fornire una soluzione di collaudo completa per diversi tipi di dispositivi semiconduttori di potenza. È una piattaforma di test dei parametri statici IGBT favorevole. PST6747A può misurare e analizzare i parametri statici dei dispositivi semiconduttori di potenza in modo accurato sotto 3KV (10kV, opzionale) e 2200A. PST6747A ha la capacità di impulsi rapidi, capacità di rilevamento della corrente di livello fA e ha una capacità di misurazione di tensione e corrente ampia superiore. Queste funzioni possono essere utilizzate per testare il dispositivo di tipo più recente, come IGBT, e nuovi materiali, come GaN e SiC. PST6747A è composto da sorgenti indipendenti ad alta precisione, tra cui P6701B (sorgente ad alta precisione ad alta tensione da 3 kV), P6703B (sorgente ad alta precisione) e P6705A (sorgente ad alta corrente da 2200 A), ecc. Ci sono due convertitori AD (analogico-digitale) separati che supportano una frequenza di campionamento di 2 µS forniti su ciascun modulo di alimentazione. L'azionamento su ciascun modulo può essere controllato in modo indipendente e accurato e la temporizzazione chiave che può influenzare le caratteristiche del semiconduttore può essere monitorata con precisione.
