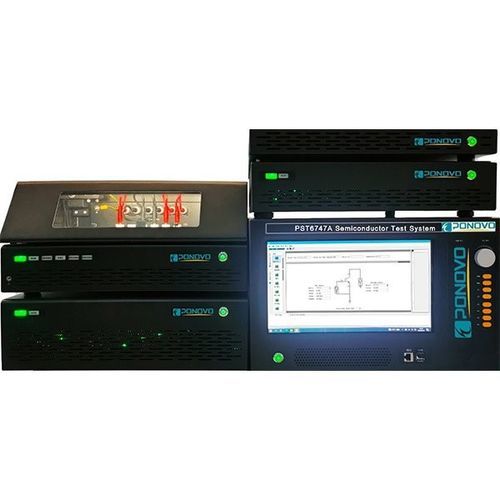

Sistema di test tensione ad impulso PST6747Ai series

per ricerca e sviluppoda laboratorioper OEM

Panoramica del prodotto
La serie PST6747Ai è un sistema di collaudo per semiconduttori per la misurazione e l'analisi precise dei parametri statici dei dispositivi di potenza. Supporta fino a 3 kV (10 kV opzionale) e 2200 A, funzionamento a impulsi rapidi e rilevamento di corrente a livello fA, permettendo la caratterizzazione di dispositivi moderni come IGBT, GaN e SiC.

Modelli

• PST6747Ai: alta precisione, destinato alla R&S; i rapporti di prova includono curve caratteristiche e parametri dettagliati.
• PST6747Ai-F: alta precisione per i test di prodotto in fabbrica prima della consegna; rapporti adatti alla documentazione utente.
• PST6747Ai-L: precisione standard per test di materiale/fornitore in ingresso; rapporti comparabili a quelli del produttore per facilitare i confronti.

Design modulare e hardware
La serie utilizza un'architettura modulare con moduli sorgente ad alta precisione indipendenti come P6701B (sorgente HV 3 kV), P6703B (sorgente di precisione) e P6705A (sorgente ad alta corrente 2200 A). Ogni modulo di potenza integra due convertitori AD separati con frequenza di campionamento di 2 µs. I drive dei moduli sono controllabili in modo indipendente e gli eventi critici di temporizzazione sono monitorati con precisione per catturare caratteristiche sensibili al timing.

Software e gestione dati
Il software incluso semplifica il controllo delle misure e la gestione dei dati; è personalizzabile in base ai flussi di lavoro dell'utente e supporta l'esportazione di rapporti dettagliati e log di misurazione.

Applicazioni
Progettato per la misurazione dei parametri statici dei dispositivi di potenza e dei componenti dei circuiti di potenza. Casi d'uso tipici: caratterizzazione R&S, test di prodotto in fabbrica e confronto fornitori/materiali per dispositivi IGBT, GaN, SiC.

Specifiche tecniche

• Tensione di misura: fino a 3 kV standard (10 kV opzionale).
• Corrente di misura: fino a 2200 A.
• Supporta test a impulsi rapidi e rilevamento della corrente a livello fA.
• Ampio intervallo di misura di tensione e corrente adatto ai dispositivi di potenza moderni.
• Design modulare con moduli sorgente ad alta precisione indipendenti (esempi: P6701B, P6703B, P6705A).
• Due convertitori AD separati per modulo di potenza con campionamento a 2 µs.
• Controllo drive indipendente e preciso per modulo; monitoraggio temporale preciso.
• Tre modelli disponibili: PST6747Ai, PST6747Ai-F, PST6747Ai-L (differiscono per precisione e applicazione target).
• Software personalizzabile per controllo misure e gestione dati.
• Applicabile ai test di IGBT, GaN, SiC e altri dispositivi semiconduttori di potenza emergenti.
