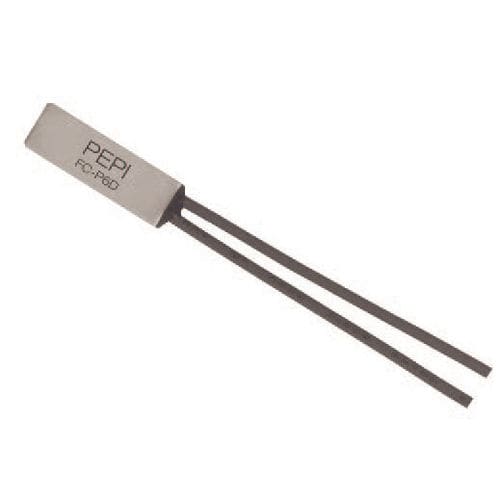

Protettore termico in miniatura FC-P6D series

scatola in plastica

Questo controllo termico a scatto shunted snap action è una nuova aggiunta alla serie Valstat™ di soluzioni economiche per la protezione di motori, trasformatori, illuminazione e altre applicazioni. Poiché l'elemento bimetallico non trasporta la corrente del circuito, i dispositivi FC-P6D reagiscono principalmente alle variazioni di temperatura, creando una declassamento inferiore rispetto ai dispositivi sensibili alla corrente. Caratteristiche ________________________________________ -Il design a scatto, la rapidità di apertura/chiusura rapida rendono l'azione di commutazione. -Design ultra compatto con un'elevata potenza dei contatti di commutazione. -"Disegno a caccia": L'elemento bimetallico non porta corrente. Il dispositivo crea o interrompe il circuito principalmente in base alla temperatura. Ciò si traduce in una riduzione dell'effetto di riscaldamento interno del dispositivo quando viene utilizzato in applicazioni con carichi di corrente più elevati. -Temperatura di calibrazione preimpostata; non regolabile sul campo. -La custodia termoplastica PBT consente una temperatura di esposizione massima di 170°C per 24 ore. -Il contenitore ha una resistenza dielettrica di 1.500 VAC per 1 minuto o 1.800 VAC per 1 secondo senza arco. Valutazioni dei contatti ________________________________________ -10 AMPLIFICATORI/125 VAC -7 AMPERE/250 VAC Queste valutazioni sono applicabili per 6.000 cicli Campo di taratura ________________________________________ -Disponibile da 50°C a 150°C in incrementi di 5°C. La tolleranza di apertura standard è di ± 5°C Temperatura di ripristino inferiore di circa il 30-35% rispetto alla temperatura di apertura Configurazione standard ________________________________________ -Le protezioni termiche CF-P6D sono dotate di fili da 60 mm spogliati da 9,5 mm, filo isolato in teflon rosso calibro 20 (UL #1332) -Sono disponibili lunghezze personalizzate da 30 mm a 300 mm.
