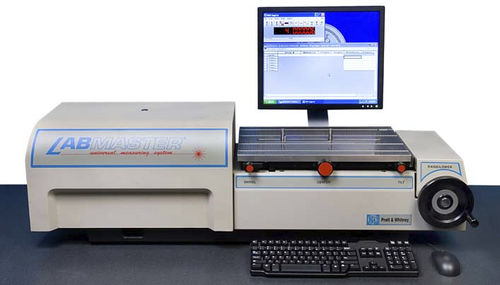

Macchina di misura di diametro LMU-175

di lunghezzadi spessorea laser

Lo standard di precisione... e lo strumento più diffuso nell'industria da oltre 31 anni! Con un'incertezza dello strumento fino a 2 milionesimi di pollice (50 nanometri), il Labmaster Universal - Modello 175 è adatto praticamente a tutte le applicazioni di misura interne (ID), esterne (OD) e della stessa dimensione laterale (SD*). Questa macchina universale di misura della lunghezza (ULM) basata sul laser è stata sviluppata da Pratt & Whitney per i laboratori di calibrazione di calibri che devono misurare con precisione lunghezza, diametro esterno, diametro interno, diametro del passo, piombo, diametro maggiore/minore, conicità, spostamento lineare e spessore. L'alta precisione è garantita dall'interferometro laser, dal design a zero offset di Abbe e dall'ampia tavola di misura (capacità di 45 kg) con controlli di posizione centrale, altezza, inclinazione e imbardata. La slitta di precisione a cuscinetto d'aria controllata dal computer e le sonde di misura eliminano gli errori influenzati dall'operatore comunemente osservati con i metodi di misura tradizionali, mantenendo una forza costante. Inoltre, riduce al minimo l'usura degli standard di misura e dello strumento. I cuscinetti ad aria sono anche altamente resistenti alla contaminazione e hanno proprietà intrinseche di smorzamento delle vibrazioni che aumentano la stabilità e la precisione. L'ampia tavola di misura funge anche da piastra di assorbimento. Il peso del pezzo non influisce sulla misura perché il supporto del tavolo è indipendente dalla slitta del cuscinetto d'aria. Ciò non avviene con i metodi tradizionali.
