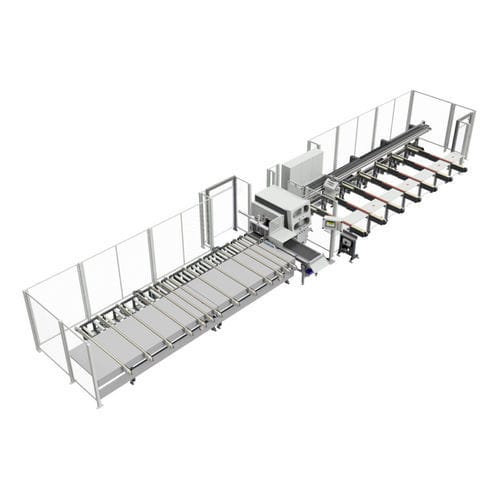

Linea di taglio a lama KS600R

per metalloper profilatiper applicazioni industriali

Linea di taglio con magazzino di carico e smaltimento dei profili per i pezzi piccoli e stazioni di stacco per lunghezze di taglio fino a 7.200 mm o 2 volte fino a 3.000 mm. Dati tecnici: Linea di taglio per lunghezze di taglio da 10 a 7200 mm larghezza di taglio da min. 10 mm a max. 470 mm altezza di taglio da min. 10 mm a max. 200 mm resti da 85 mm Magazzino di carico: Il magazzino di carico dell'unità di taglio è azionato in modo sincrono da un motore trifase e da un albero comune. I nastri del magazzino di carico sono larghi 50 mm e privi di scomparti, pertanto non è necessario alcun cambio quando si cambiano i profili. I profili o gli strati di profili vengono alimentati passo dopo passo alla pinza di presa del materiale; la lunghezza della corsa di trasporto dipende dalla larghezza del profilo o dello strato. Spingitore di alimentazione del materiale: La linea di taglio è dotata di un sistema di alimentazione posizionabile elettronicamente con lunghezza massima di alimentazione di 7300 mm con motore lineare e nastro magnetico. La ripetibilità è di +/- 0,1 mm e la velocità di traslazione è di max. 180 m/min. Inserendo i dati del profilo nel database del sistema di controllo, lo spintore si adatta automaticamente all'altezza del profilo. Le ganasce inferiori possono essere spostate pneumaticamente. Le ganasce superiori e il serraggio sono realizzati mediante mandrino filettato e servomotore. Inoltre, la pinza è montata flottante sull'asse Y per compensare le imprecisioni del profilo. Inoltre, la ganascia superiore può essere dotata di pezzi di pressione intercambiabili, se necessario.
