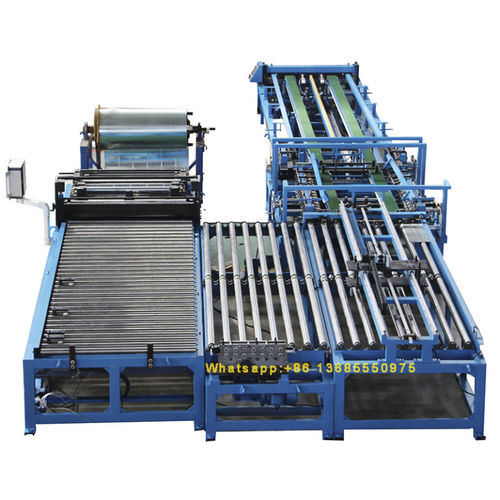

Linea di fabbricazione automatica del condotto 6, condotto fanno la linea di forma di u
Caratteristiche principali
Struttura a U, disposizione compatta delle attrezzature, minore occupazione di suolo, utilizzo adatto per impianti di piccole dimensioni.
Adotta manipolatore pneumatico servo-guidato che spinge il materiale, con cuciture di blocco, non solo veloce, ma anche più preciso posizionamento.
Il dispositivo di bloccaggio cambia i metodi di lavorazione abituali, fa risparmiare tempo per i movimenti ripetitivi e migliora notevolmente l'efficienza della produzione.
Risparmio di manodopera e alta efficienza, può completare un pezzo di condotto a "L" in 22 secondi.
con funzione di gestione della produzione, con conteggio giornaliero e totale.
Utilizzo di touch-screen e tastiera a doppia modalità di input, per garantire la stabilità del funzionamento.
Funzione opzionale di punzonatura dei fori per i ferri di armatura e di laminazione.
Funzione
Principalmente per completare i condotti rettilinei per la flangia TDF, la flangia d'acciaio angolare e la formatura della tacchetta di trasmissione, la capacità di elaborazione è di 800-2500 metri quadrati al giorno. basta inserire la dimensione dei condotti che è necessario elaborare, quindi la linea di condotti automatici completerà la sbobinatura, il livellamento, la bordatura, l'intaglio e la punzonatura, la formatura della serratura di Pittsburgh, la formatura della flangia TDF, la formatura della flangia d'acciaio angolare. la formatura della tacchetta di trasmissione, la piegatura e la sagomatura. opzionale 8 tonnellate o 10 tonnellate di decoiler idraulico.
Configurazioni di base
Un aspo svolgitore elettrico integrato, comprendente 4 pezzi di bobine da 7 tonnellate (8 tonnellate o 10 tonnellate di aspo svolgitore idraulico opzionale)
Un telaio di supporto
Una macchina principale
N. 1 piattaforma di trasporto
Macchina di formazione della serratura (piattaforma della serratura di Pittsburgh)
N. 2 piattaforma di trasporto
Macchina di formatura della flangia TDF duplex
Flangia d'acciaio angolare Duplex che forma
alimentazione e piegatura servoassistita
Sistema di controllo
---
